Фанкойлы

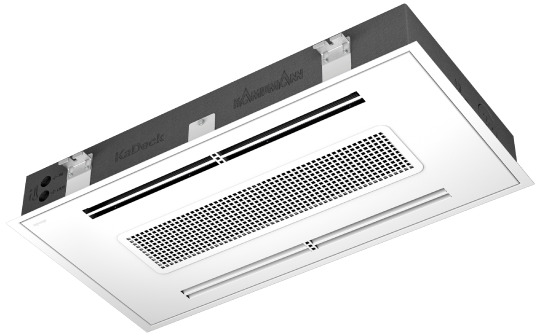

KaDeck
Гибкая система кондиционирования для действующих офисных зданий и новых офисных помещений.
Обзор
Фанкойл KaDeck в дизайнерском оформлении незаметно и элегантно впишется в индивидуальную концепцию планировки вашего помещения. Надежные шарниры и крепления соответствуют «отраслевому стандарту».
KaDeck белого цвета подходит для большинства вариантов применения. Однако возможны и другие цвета, ограничений (почти) нет.
Благодаря внутренней конструкции KaDeck и концепции контроля в соответствии с VDI 6022 даже через много лет гарантируется безукоризненное с точки зрения гигиены кондиционирование воздуха.
Благодаря бесступенчатым ЕС-вентиляторам Вы сможете сконцентрироваться на главном, не отвлекаясь на шум и неприятные сквозняки. Для создания комфортного климата.

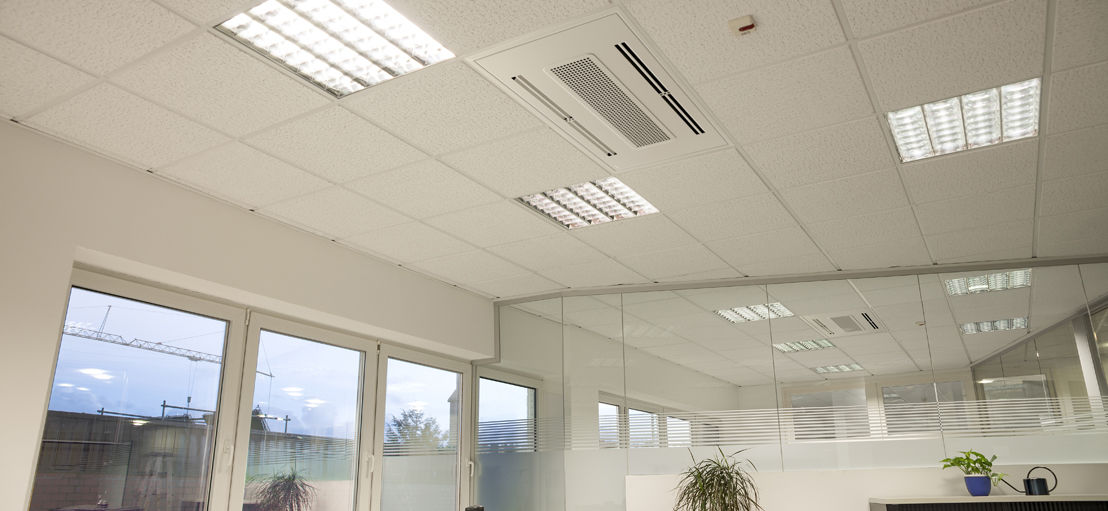

Фанкойл KaDeck адаптируется к вашим потребностям как в готовых, так и в строящихся зданиях. Благодаря высоте всего в 165 мм для системы кондиционирования воздуха всегда найдется место. Воспользуйтесь нашим многолетним опытом в создании систем кондиционирования воздуха.
Сделайте инженера по эксплуатации Вашим другом: Всего за несколько простых действий Вы получите доступ к воздушному фильтру и внутренним деталям прибора, поскольку практически вся нижняя часть KaDeck является ревизионной крышкой. Никаких других ревизионных люков не требуется.
Мы анализируем влияние наших изделий на экологию на протяжении всего срока службы — cradle to cradle! Результат — экологические декларации продукции (EPD). EPD можно без проблем представить во всех доступных системах экологической сертификации зданий, например DGNB, BREEAM или LEED; их можно скачать в разделе загрузок. Кроме того, продукт зарегистрирован на платформе строительных продуктов DGNB Navigator.
- На выбор для потолочной решетки 600 x 600 или 625 x 625 мм
- Потолочная панель и рама цвета RAL 9016 (транспортный белый), возможен выбор цвета по желанию заказчика
- Потолочные панели открываются без использования инструментов, петли и запоры промышленного качества для длительного срока службы
- Внутренний очищаемый воздушный фильтр ISO Coarse для защиты внутренних компонентов от пыли
- Жесткость и прочность благодаря раме из оцинкованной листовой стали
- Тепло- и звукоизоляция благодаря корпусу из вспененного EPP без мостиков холода
- Органичные внутренние формы для простой очистки
- Открываемая без инструмента потолочная панель и конденсатная ванна
- Не требуется наличие ревизионных отверстий со стороны заказчика
- После снятия конденсатной ванны можно получить доступ ко всем компонентам.
- Возможна простая очистка всех поверхностей, по которым проходит воздух
- Установка клапана (регулируемый 2-ходовой клапан или независимый от перепада давлений клапан) внутри корпуса
- Для очистки и технического обслуживания конденсатная ванна снимается без использования инструментов
- Для тепло- и звукоизоляции из EPP
- Подвергаемый конденсатной нагрузке участок из пластика ABS, пригодный для применения дезинфицирующих средств
- Уклон по всему периметру для быстрого и полного отвода конденсата из воздухопроводящей зоны
- Возможность подачи первичного воздуха через KaDeck
- Возможно подключение по два штуцера с верхней стороны
- Простое снятие заглушек из EPP, подключение дополнительного соединительного штуцера для подачи первичного воздуха на месте эксплуатации
- Первичный воздух для терморегулирования подается через теплообменник
- Оптимизированный по шуму, плавный трехфазный, бесступенчатый и энергосберегающий двигатель EC
- Горизонтальный поперечный валик в CFD аэродинамически оптимизированном контуре из EPP/алюминия
- Защищенная правами на полезную модель защита байпаса охлаждения двигателя от перегрева в режиме обогрева для увеличения срока службы двигателя на 40 %
- Рама подвесного потолка доступна как опциональная принадлежность
- Для безупречного внешнего вида устройства
- Подключение сверху или сбоку: доступны различные варианты для любой цели применения
- Без снижения мощности
- Простой монтаж
- Конструкция устройства и выбор компонентов оптимизированы для простой установки и эксплуатации
- Снижение общего веса устройства до 60 % по сравнению с конструкцией из листовой стали для удобной установки на потолке
- Участки подключения в EPP имеют маркировку «Подача/отвод», «Первичный воздух»
- Электроподключение выполняется с одной стороны в хорошо доступном исполнении, все компоненты предварительно соединены проводами
- Кабели вводятся через предварительно смонтированные резьбовые соединения PG без натяжения и прокладываются внутри прибора KaDeck в предварительно установленных кабельных каналах
- В комплект поставки входит конфигурация влажного охлаждения
- Компактная конструкция без отдельного поплавка предотвращает возможные утечки в местах соединений.
- Очень тихий насос [уровень звукового давления ниже 20 дБ(A)], частота вращения и производительность адаптируются к уровню конденсата в приямке насоса
- Уровень конденсата определяется емкостным датчиком, залипание поплавкового выключателя исключено
- Максимальный напор до 6 м
- Аварийный контакт в случае неисправности или при слишком высоком уровне воды в конденсатной ванне
