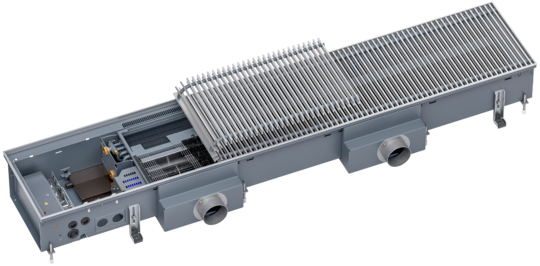

Katherm HK P

Katherm HK P отличается оптимизированным для короткого замыкания потоком воздуха, который обеспечивает равномерное распределение температуры и высокий уровень комфорта. Благодаря особому расположению и направлению воздуха в воздуховоде, воздух поднимается выше по фасаду, лучше перемешивается и глубже проникает в помещение. Оптимизированные для потока рулонные и линейные решетки поддерживают этот эффект. По сравнению с традиционными системами, Katherm HK обеспечивает более эффективную работу и более комфортный микроклимат в помещении.

Устройство Katherm HK P подает в помещение продувочный воздух, обеспечивая комфортную атмосферу. Благодаря низкой скорости выхода воздуха и оптимизированной подаче воздуха достигается охлаждение без сквозняков. Охлажденный воздух поднимается по фасаду и образует воздушный вал, который эффективно поступает в помещение. Это оптимально защищает фасад и одновременно энергоэффективно охлаждает помещение.

Оптимизированная система Katherm HK P отвечает требованиям к гигиене согласно VDI 6022. Насос, подключение и поддон для конденсата встроены в напольный канал. При извлечении диаметрального вентилятора через разъемные соединения лоток для конденсата можно извлечь для полной очистки. Такая конструкция позволяет соблюдать гигиену и обеспечивает удобство эксплуатации.

В Katherm HK P мы используем вентиляторы с шумоизоляцией и перекрестным потоком, которые устанавливаются с помощью специальной системы соединений/шариковых шпилек для минимизации уровня шума. Вентиляторы легко и быстро демонтируются без использования инструмента для технического обслуживания. Это обеспечивает приятную тишину в комнатах и облегчает техническое обслуживание.

Мы предлагаем индивидуальные решения для каналов и решеток, которые могут быть адаптированы к любой архитектуре здания. Выбирайте углы, изогнутые конструкции, углы, скосы и углубления для колонн. Также доступны различные варианты решеток и кромок рам. Обратитесь к нам за консультацией для подбора оптимального решения для вашего проекта!

Мы тщательно защищаем системы Katherm HK во время транспортировки и монтажа. Каждый канал выложен экологически чистой бумагой для предотвращения загрязнения на этапе строительства. Для дополнительной защиты на начальном этапе строительства интерьера мы предлагаем опциональную деревянную крышку, устанавливаемую на заводе. Мы поставляем решетки отдельно и надежно упакованными, чтобы гарантировать их качество.

Мощность нагрева и охлаждения Katherm HK измеряется в соответствии со стандартом испытаний DIN EN 16430, части 1-3, стандартом, который специально учитывает условия установки конвекторов под полом. Наши свободно распространяемые программы расчетов позволяют точно спроектировать воздуховоды, включая определение теплоотдачи, массового расхода и сопротивления воды. Вы получаете надежные рабочие характеристики для планирования своего проекта.

Сразу же после расчета рабочих характеристик Katherm HK мы создаем технический паспорт со всей информацией о вашей конфигурации. Просто скачайте, и все детали о продукции, описания и технические чертежи будут у вас под рукой – четко изложенные и адаптированные к вашему проекту!

Напольные конвекторы Katherm HK поставляются со стандартными решетками

• Алюминий, натуральный анодированный
• Нержавеющая сталь

В наличии.

По запросу вы также можете выбрать подходящую решетку из следующих вариантов:

• Алюминий в вариантах анодированная латунь, анодированная бронза, анодированная черная, бронзированная и с покрытием DB 703
• Нержавеющая сталь, полированная
• Дуб, бук и клен в вариантах с масляным и натуральным лаковым покрытием

Другие варианты исполнения решеток по запросу!

Мы анализируем влияние наших изделий на экологию на протяжении всего срока службы — cradle to cradle! Результат — экологические декларации продукции (EPD). EPD можно без проблем представить во всех доступных системах экологической сертификации зданий, например DGNB, BREEAM или LEED; их можно скачать в разделе загрузок. Кроме того, продукт зарегистрирован на платформе строительных продуктов DGNB Navigator.

Katherm HK P в новой модульной параметрической конструкции состоит из трех частей: соединительный модуль, силовой модуль и модуль расширения. Благодаря новому параметрическому подходу с шагом 100 мм для силового модуля доступно около 12000 различных вариантов для оптимальной адаптации к свободному пространству рамы и использованию мощности.

Модуль подключения включает в себя блок электрического подключения и управления, бесступенчатый двигатель вентилятора EC, подключение теплообменника со стороны воды и подключение конденсата со стороны отработанной воды с дополнительным насосом для конденсата. По запросу доступны комплекты вентиляторов для 2-проводного и 4-проводного подключения. Все электрические компоненты прокладываются в электрораспределительной коробке. Таким образом, соединительный модуль объединяет все интерфейсы систем электроснабжения, отопления и водоотведения на одной стороне подключения и обеспечивает простой и экономичный монтаж.

Новый силовой модуль значительно повышает мощность теплообменника. Один мощный приводной двигатель приводит в движение непрерывную ленту вентиляторов поперечного потока с помощью недавно разработанной инновационной системы соединения. Такое каскадирование предотвращает потери мощности из-за пустого пространства и обеспечивает равномерный поток по всей длине конвектора. Использование меньшего количества более мощных двигателей не только снижает потребление ресурсов, но и уменьшает затраты на электроэнергию и вероятность ошибок в проектах. Таким образом, эта система представляет собой устойчивую и эффективную альтернативу традиционным решениям с несколькими отдельными вентиляторами.

Новая конструкция Katherm HK обеспечивает максимальную производительность при минимальном уровне шума благодаря оптимальному использованию пространства в полу. Компоненты расположены эффективно в зависимости от исполнения: в 4-трубных системах правая зона канала используется для подключения дополнительного клапана работы отопления, а в 2-трубных эта зона сокращена до минимума. Гибкая конструкция позволяет адаптироваться к условиям на месте и обеспечивает оптимальное использование каждого сантиметра конвектора, установленного под полом.

Теплообменник имеет внутреннюю присоединительную резьбу и фиксируется устройством для защиты от проворачивания, которое также служит защитой от брызг при удалении воздуха. Мы предлагаем большой выбор комплектов настраиваемых клапанов включения/выключения и комплектов клапанов, не зависящих от перепада давления, для малых и больших расходов воды при использовании гофрированных труб. Для экономии времени все варианты могут быть предварительно смонтированы на заводе; на месте требуется только прессовое соединение на медном конце гофрированной трубы.

Каждый Katherm HK P оснащен встроенным конденсатным поддоном для безопасного отвода конденсата в режиме охлаждения. Конденсат отводится либо по естественному уклону, либо с помощью дополнительного конденсатного насоса, который может быть предоставлен или установлен на заводе. Отдельные узлы нового конденсатного насоса заметно уменьшены. Поплавковый выключатель и двигатель для отвода конденсата расположены в компактном корпусе нового Katherm HK P. Поставка осуществляется с коленом для подключения к конденсатному поддону новой конструкции. Это экономит время для монтажа и упрощает установку стоков и электропроводки. Конденсатный насос плавно регулируется в зависимости от требуемой мощности и работает очень тихо. Подключаемый источник питания и сообщение о неисправности для упрощения обслуживания уже установлены.

Предварительно подключенный соединительно-регулирующий блок предназначен для быстрого и безопасного электрического соединения. Встроенный кабельный канал обеспечивает чистую и безопасную прокладку кабелей.
