Фанкойлы

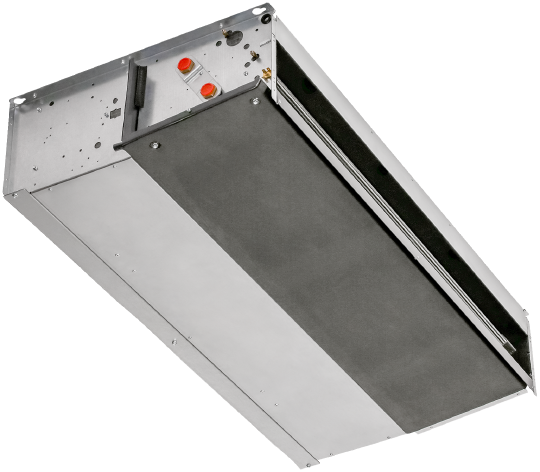

Venkon XL
Фанкойлы с повышенным напором.
Обзор
Мы анализируем влияние наших изделий на экологию на протяжении всего срока службы — cradle to cradle! Результат — экологические декларации продукции (EPD). EPD можно без проблем представить во всех доступных системах экологической сертификации зданий, например DGNB, BREEAM или LEED; их можно скачать в разделе загрузок. Кроме того, продукт зарегистрирован на платформе строительных продуктов DGNB Navigator.
Благодаря обширному ассортименту принадлежностей многие требования клиентов можно выполнить еще при заводской сборке. Навесные комплекты клапанов, монтаж и проводной монтаж конденсатных насосов или глушителей шума — вот лишь небольшая часть того, что можно сделать.
Этот фанкойл гарантирует самую высокую мощность — даже при высоких требованиях к потере давления в воздуховодах. Скорость вращения используемых вентиляторов EC плавно регулируется сигналом 0–10 В пост. тока.
Вы можете выбрать из четырех типоразмеров для любого вида использования и любой зоны здания любого вида, которые должны охлаждаться и/или обогреваться.
Съемная конденсатная ванна и свободный доступ к дополнительным принадлежностям (клапанам, сервоприводам, фильтрам) упрощают техническое обслуживание.
Фанкойл Venkon XL оптимально подходит для установки в промежуточных перекрытиях благодаря своей плоской конструкции. Его можно универсально комбинировать с блоком подключения для круглых труб, чтобы целенаправленно направить подготовленный воздух к конечным компонентам вентиляции.
Устройство легко очистить, а общее исполнение сертифицировано по VDI 6022. Venkon XL серийно оснащен фильтром ePM10 > 50 % (M5)/MERV 8 или ePM1 > 50 % (F7)/MERV 13.
Теплообменник достаточно больших размеров обеспечивает максимально возможную отдачу мощности.
Устройство можно либо подвесить к потолку с помощью резьбовых стержней либо прочно прикрепить к бетонному перекрытию с помощью резиновых подкладных шайб для звукоизоляции.
Конденсатная ванна располагается ниже места соединения теплообменника, чтобы улавливать образующийся конденсат. Полностью окрашено, изолировано и подходит для легкой очистки. Для клапанов имеются отдельные конденсатные ванны.
Водяное и электрическое соединение поочередно выведены из устройства для наиболее простого и легко доступного соединения.
- Фанкойл Venkon XL стандартно оснащается электромеханической системой регулирования, опционально регулятором KaControl.
- Устройства с регулятором KaControl через дополнительный интерфейс Modbus могут подключаться по сети к системам по отдельности или в группах с помощью программируемых заводом-изготовителем регуляторов управления установкой Kampmann более высокого уровня.
В качестве опции доступны, поставляются или монтируются и подключаются непосредственно на основном устройстве.
