Воздухораспределители
KS
Комбинированный диффузор с ручной регулировкой для установки в потолочный шкаф.
Обзор
Диффузор представляет собой вентиляционный плафон для приточного и отработанного воздуха только с одной видимой передней панелью. Встроенный звукоглушитель установлен на поворотных кулисах. Это обеспечивает легкую очистку диффузора (VDI 6022), а также доступность штуцеров приточного и отработанного воздуха (в виде опции доступен ограничитель расхода воздуха).
Комбинированный проем позволяет без образования сквозняка направлять приточный и отработанный воздух в комфортной зоне. Благодаря запатентованным эксцентриковым валкам возможна плавная настройка горизонтального и вертикального воздушного потока.
Комбинация из распыляющих и эксцентриковых валов делает устройства лидерами рынка по тишине работы.

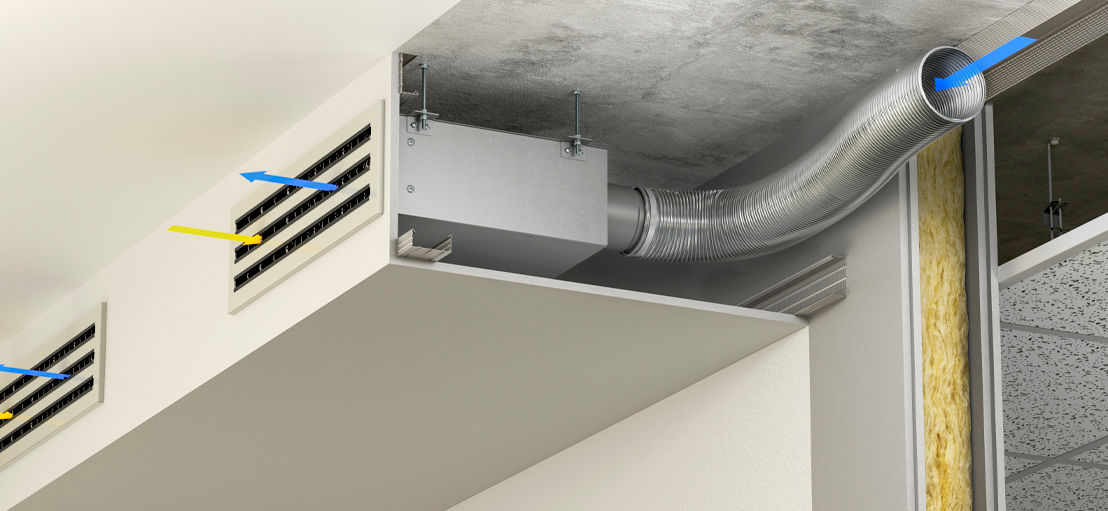

В самом кабинете подвесной потолок не требуется. От промежуточного потолка в коридоре приточный воздух подается в кабинеты централизованно, а отработанный воздух забирается внутри.
KS состоит из соединительной коробки, изготовленной из оцинкованной листовой стали. Сама передняя панель выполнена в виде многоструйной передней панели со встроенными воздухонаправляющими элементами SAL. Цвет подбирается индивидуально. Воздухонаправляющие элементы изготовлены из черного пластика (АБС), но по запросу также доступны в белом цвете. Передняя панель имеет винтовое крепление, поэтому ее можно снять. Поворотные звукоизоляционные кулисы обеспечивают быстрый и легкий доступ к подключенной системе воздуховодов (например, для замены регулятора постоянного объемного расхода) согласно VDI 6022.
Der optinal erhältliche Volumenstrombegrenzer kann jederzeit nach Demontage der Front erreicht werden. Dazu werden einfach 3 Schrauben in der Frontblende gelöst und die Schalldämmkulissen seitlich gedreht. Der Volumenstromregler kann werkzeuglos entfernt und eingestellt werden. Je nach Ausführung des KS kann der gewünschte Volumenstrom sowohl in der Zu- als auch in der Abluft in 5m³-Schritten eingestellt werden.

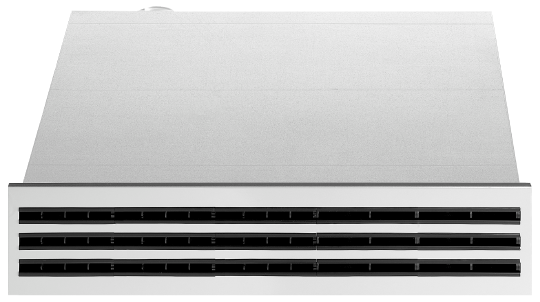

Видимая передняя часть комбинированного диффузора KS имеет три ряда щелей. Благодаря запатентованным эксцентриковым валикам направление струи можно регулировать в том числе после монтажа.
Передняя панель крепится на трех винтах, ее можно быстро и легко снять. После этого открывается доступ к соединительной коробке целиком, ее можно почистить согласно VDI 6022. Встроенные звукоизоляционные кулисы вращаются, поэтому их можно отвернуть набок для очистки.
Звукоизоляционные кулисы, встроенные в соединительную коробку, уменьшают передачу шума от установки в помещение и шума, передаваемого через систему воздуховодов.
