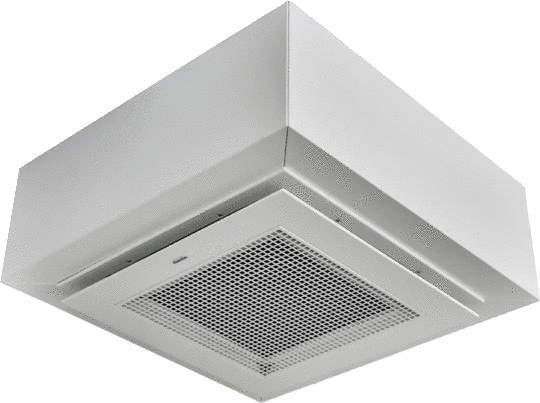

Фанкойлы

KaCool D AF

Номер изделия: 325008232001C1

Быстрая и легкая настройка значений с помощью выпадающих списков в соответствии с Вашими требованиями.

цена согласну прайслисту

2.519,00 €

плюс НДС

Обзор

Боковая вентиляционная щель обеспечивает максимальный комфорт, также используется эффект Коанда (эффект прилипания струи воздуха к стенке).
Инфракрасный приемник встроен в металлическую крышку (типоразмер 1–4) и практически невидим.

Для легковых автомобилей, систем подогрева теплой водой с насосной подачей и отвода конденсата
С подачей в поддон для конденсата
Поддон для конденсата входит в объем поставки устройства
В качестве опции со встроенными клапанами

Типоразмер 1–4 для каждого штуцера (максимум 2) 80 м³/ч
Типоразмер 5–7 максимум 120 м³/ч

3-ступенчатые AC-вентиляторы
Бесступенчатые EC-вентиляторы
Эффективные и малошумные
Со встроенными термоконтактами

Легкодоступные
Максимальная высота подачи 600 мм
Управление насосом двухступенчатым поплавковым выключателем

Расчет тепло- и холодопроизводительности

Принадлежности

Принадлежности для регулирования KaControl

KaController

комнатный блок управления для настенного монтажа, со встроенным датчиком температуры воздуха в помещении, 24 В c однокнопочным управлением, степень защиты IP 30, Диапазон настройки температуры 8 - 35 °C, Цвет аналогичен RAL 9010, белый, из Прочный ПВХ, Тип 3210001

Подходит для: все приборы с управлением KaControl -C1

Номер изделия: 196003210001

цена согласну прайслисту

211,00 €

плюс НДС

Подробности

KaController

комнатный блок управления для настенного монтажа, со встроенным датчиком температуры воздуха в помещении, 24 В c однокнопочным управлением, степень защиты IP 30, Диапазон настройки температуры 8 - 35 °C, Цвет Аналогично RAL 9017, транспортный черный, из Прочный ПВХ, Тип 3210006

Подходит для: все приборы с управлением KaControl -C1

Номер изделия: 196003210006

цена согласну прайслисту

211,00 €

плюс НДС

Подробности

KaController

комнатный блок управления для настенного монтажа, со встроенным датчиком температуры воздуха в помещении, 24 В с боковыми функциональными кнопками, степень защиты IP 30, Диапазон настройки температуры 8 - 35 °C, Цвет аналогичен RAL 9010, белый, из Прочный ПВХ, Тип 3210002

Подходит для: все приборы с управлением KaControl -C1

Номер изделия: 196003210002

цена согласну прайслисту

211,00 €

плюс НДС

Подробности

Последовательная карта KNX

для включения в сеть KNX/EIB, интерфейс PCOS00KXN0, Тип 3260702
Плату связи следует вставить в свободный интерфейс на плате управления.

Подходит для: все приборы с управлением KaControl -C1

Номер изделия: 196003260702

цена согласну прайслисту

344,00 €

плюс НДС

Подробности

Серийная CANbus-карта

для увеличения количества приборов с 7 до 30 шт. при одноконтурном управлении, необходима одна карта для каждого прибора, Увеличение длины кабеля от первого до последнего прибора от 30 м до 500 м, Тип 3260301
Может использоваться только с устройством управления KaControl-C1!

Подходит для: все приборы с управлением KaControl -C1

Номер изделия: 196003260301

цена согласну прайслисту

119,00 €

плюс НДС

Подробности

Последовательная карта Modbus

Тип 3260101
Требуется для каждого прибора для подключения к панели KaControl или сетям Modbus заказчика.
Плату связи следует вставить в свободный интерфейс на плате управления.

Подходит для: все приборы с управлением KaControl -C1

Номер изделия: 196003260101

цена согласну прайслисту

111,00 €

плюс НДС

Подробности

Комплект клапанов

Комплект 2-ходовых клапанов

2-трубная система, 2-ходовой клапан, 1 шт. 24 В 2-точечный сервопривод 24 В, откр./закр., термоэлектрический, 50 Гц, 1,6 Вт, подключение 3/4'', с наружной резьбой, Коэффициент пропускной способности KVS 2,8, Вода с гликолем < 50 %, поставляется отдельно
Комплект клапанов для кассетных устройств Kampmann KaCool D AF/HY для установки силами заказчика.

Подходит для: Типоразмер 2 - 4

Номер изделия: 325009022112

цена согласну прайслисту

176,00 €

плюс НДС

Подробности

Комплект 3-ходовых клапанов

2-трубная система, 3-ходовой клапан, 1 шт. 24 В 2-точечный сервопривод 24 В, откр./закр., термоэлектрический, 50 Гц, подключение 3/4'', с наружной резьбой, Коэффициент пропускной способности KVS 2,8, Вода с гликолем < 50 %, поставляется отдельно
Комплект клапанов для кассетных устройств Kampmann KaCool D AF/HY для установки силами заказчика.

Подходит для: Типоразмер 2 - 4

Номер изделия: 325009022122

цена согласну прайслисту

198,00 €

плюс НДС

Подробности

Комплект балансировочно-регулирующих клапанов

2-трубная система, 24 В 2-точечный сервопривод, 50 Гц, подключение 3/4'', Вода с гликолем < 50 %, поставляется отдельно
Только в комбинации с регулятором KaControl!

Подходит для: Типоразмер 2 - 7, Расход при охлаждении (мин./макс.) 150 - 1050 л/ч

Номер изделия: 325009022312

цена согласну прайслисту

366,00 €

плюс НДС

Подробности

Комплект балансировочно-регулирующих клапанов

Номер изделия: 325009032312

цена согласну прайслисту

398,00 €

плюс НДС

Подробности

перегородка/воздухозаборная решетка

Металлическая крышка RAL 9016

без инфракрасного пульта дистанционного управления, Цвет RAL 9016 белый
для потолочных кассет с № арт. 325008XXX001XX крышка ABS входит в объем поставки. Для заказа устройства без крышки необходимо заменить в № арт. 1 на 0. В этом случае металлическая крышка заказывается отдельно.

Подходит для: Типоразмер 1 - 4, KaCool D AF

Номер изделия: 325009010020

цена согласну прайслисту

464,00 €

плюс НДС

Подробности

Дополнительное оборудование

Соединительные патрубки приточного воздуха

для подключения патрубка с внешним приточным воздухом, диаметр подключения 80 мм

Подходит для: Типоразмер 1 - 4

Номер изделия: 325009010300

цена согласну прайслисту

52,00 €

плюс НДС

Подробности

Другие цветовые оттенки

Доплата за цвет RAL по выбору

Цена за планку.

Подходит для: Типоразмер 1 - 4, Металлическая крышка RAL 9016, KaCool D AF или KaCool D HY Фанкойлы

Номер изделия: 325008000101

цена согласну прайслисту

416,00 €

плюс НДС

Подробности

Доплата за цвет RAL по выбору

Цена за планку.

Подходит для: Типоразмер 1 - 4, Планка из АБС-пластика, KaCool D AF Фанкойлы

Номер изделия: 325008000103

цена согласну прайслисту

438,00 €

плюс НДС

Подробности

Доплата за цвет RAL по выбору

Цена за кожух.

Подходит для: Типоразмер 1 - 4, кожух, KaCool D AF Фанкойлы

Номер изделия: 325008000105

цена согласну прайслисту

400,00 €

плюс НДС

Подробности

Скачать

Данные, используемые в BIM (Building Information Modeling)

BIM-данные Kampmann Group

Инструкция по монтажу и эксплуатации

KaCool D AF Фанкойлы

PDF (11,7 MB)

Технические каталоги

KaCool D AF Фанкойлы

PDF (6,7 MB)

Чертежи CAD

KaCool D AF, 2- и 4-трубная системы,типоразмер от 1 до 4, размер ячеек 600 мм, вид

PDF (577 kB)

KaCool D AF, 2- и 4-трубная системы,типоразмер от 1 до 4, размер ячеек 600 мм, вид

DXF (13,2 MB)

KaCool D AF, 2- и 4-трубная системы,типоразмер от 1 до 4, размер ячеек 600 мм, вид

DWG (1,7 MB)
