Фанкойлы

KaCool D AF

Номер изделия: 32500826200000

Быстрая и легкая настройка значений с помощью выпадающих списков в соответствии с Вашими требованиями.

цена согласну прайслисту

2.679,00 €

плюс НДС

Обзор

Боковая вентиляционная щель обеспечивает максимальный комфорт, также используется эффект Коанда (эффект прилипания струи воздуха к стенке).
Инфракрасный приемник встроен в металлическую крышку (типоразмер 1–4) и практически невидим.

Для легковых автомобилей, систем подогрева теплой водой с насосной подачей и отвода конденсата
С подачей в поддон для конденсата
Поддон для конденсата входит в объем поставки устройства
В качестве опции со встроенными клапанами

Типоразмер 1–4 для каждого штуцера (максимум 2) 80 м³/ч
Типоразмер 5–7 максимум 120 м³/ч

3-ступенчатые AC-вентиляторы
Бесступенчатые EC-вентиляторы
Эффективные и малошумные
Со встроенными термоконтактами

Легкодоступные
Максимальная высота подачи 600 мм
Управление насосом двухступенчатым поплавковым выключателем

Расчет тепло- и холодопроизводительности

Принадлежности

Дополнительные принадлежности для электромеханического регулирования 230 В

Комнатный термостат

обогрев/охлаждение, 2-/4-трубный, 3-ступенчатый Только клапаны/комплекты клапанов с сервоприводом, c переключателем ВЫКЛ./Ручн./Автоматика вентилятора, 230 В переменный ток, откр./закр., открытый монтаж, Диапазон настройки температуры 5 - 30 °C, Цвет аналогичен RAL 9010, белый, Тип 30155
Опциональное подключение, датчик температуры, арт. № 196000148921

Подходит для: Приборы EC с электромеханическим регулированием, 5 Katherm HK Встраиваемые в пол конвекторы, 2 TOP или Ultra Tепловентиляторы, 5 Venkon или PowerKon LT Фанкойлы, 2 KaCool D AF, KaCool W AC или KaDeck Фанкойлы

Номер изделия: 196000030155

цена согласну прайслисту

249,00 €

плюс НДС

Подробности

Программируемый термостат

обогрев/охлаждение, 2-/4-трубный, плавный, с ЖК-меню управления и встроенной программой таймера, 230 В переменный ток, 1 Вт, cкрытый монтаж, степень защиты IP 30, Цвет аналогичен RAL 9010, белый, Тип 30256
Опциональное подключение, датчик температуры, арт. № 196000148921

Подходит для: Приборы EC с электромеханическим регулированием, 2 TOP или Ultra Tепловентиляторы, 5 Venkon Фанкойлы, 2 KaCool D AF, KaCool W AC или KaDeck Фанкойлы

Номер изделия: 196000030256

цена согласну прайслисту

395,00 €

плюс НДС

Подробности

Система климат-контроля

обогрев/охлаждение, 2-/4-трубный, Без шины Modbus, только с клапанами/комплектами клапанов, плавный, с ЖК-меню управления и встроенной программой таймера, 230 В переменный ток, откр./закр., открытый монтаж, Цвет аналогичен RAL 9010, белый, Тип 148941

Подходит для: Приборы EC с электромеханическим регулированием, 4 Katherm HK Встраиваемые в пол конвекторы, 2 KaCool D AF, KaCool W AC, Venkon или KaDeck Фанкойлы

Номер изделия: 196000148941

цена согласну прайслисту

411,00 €

плюс НДС

Подробности

Система климат-контроля

обогрев/охлаждение, 2-/4-трубный, Без шины Modbus, только с клапанами/комплектами клапанов, плавный, с ЖК-меню управления и встроенной программой таймера, 230 В переменный ток, откр./закр., открытый монтаж, Цвет цвет RAL 9004, черный, Тип 148942

Подходит для: Приборы EC с электромеханическим регулированием, 4 Katherm HK Встраиваемые в пол конвекторы, 2 KaCool D AF, KaCool W AC, Venkon или KaDeck Фанкойлы

Номер изделия: 196000148942

цена согласну прайслисту

411,00 €

плюс НДС

Подробности

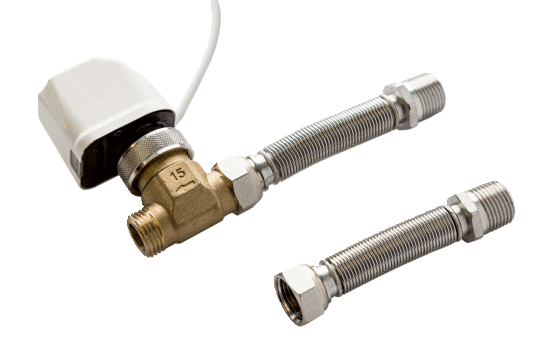

Комплект клапанов

Комплект 2-ходовых клапанов

2-трубная система, 2-ходовой клапан, 1 шт. 230 В 2-точечный сервопривод 230 В, откр./закр., термоэлектрический, 50 Гц, 1,8 Вт, подключение 3/4'', с наружной резьбой, Коэффициент пропускной способности KVS 4, Вода с гликолем < 50 %, поставляется отдельно
Комплект клапанов для кассетных устройств Kampmann KaCool D AF для установки силами заказчика.

Подходит для: Типоразмер 6 - 7

Номер изделия: 325009042110

цена согласну прайслисту

300,00 €

плюс НДС

Подробности

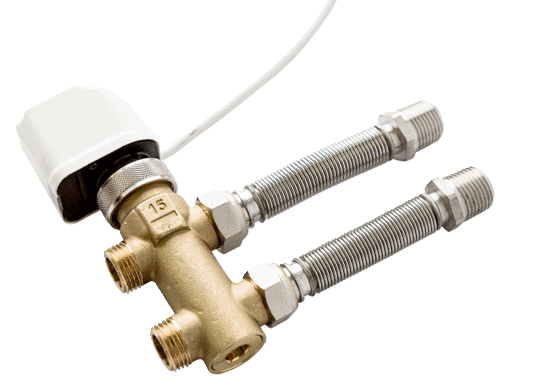

Комплект 3-ходовых клапанов

2-трубная система, 3-ходовой клапан, 1 шт. 230 В 2-точечный сервопривод 230 В, откр./закр., термоэлектрический, 50 Гц, подключение 3/4'', с наружной резьбой, Коэффициент пропускной способности KVS 4, Вода с гликолем < 50 %, поставляется отдельно
Комплект клапанов для кассетных устройств Kampmann KaCool D AF для установки силами заказчика.

Подходит для: Типоразмер 6 - 7

Номер изделия: 325009042120

цена согласну прайслисту

350,00 €

плюс НДС

Подробности

Комплект балансировочно-регулирующих клапанов

2-трубная система, 230 В 2-точечный сервопривод 230 В, откр./закр., 50 Гц, подключение 3/4'', Вода с гликолем < 50 %, поставляется отдельно

Подходит для: Типоразмер 2 - 7, Расход при охлаждении (мин./макс.) 150 - 1050 л/ч

Номер изделия: 325009022310

цена согласну прайслисту

366,00 €

плюс НДС

Подробности

Комплект балансировочно-регулирующих клапанов

Номер изделия: 325009032310

цена согласну прайслисту

398,00 €

плюс НДС

Подробности

Комплект 2-ходовых клапанов

2-трубная система, 2-ходовой клапан, 1 шт. 24 В Сервопривод непрерывного регулирования, 24 В перем. тока/0–10 В пост. тока, 50 Гц, подключение 3/4'', с наружной резьбой, Коэффициент пропускной способности KVS 4 м3/ч, Вода с гликолем < 50 %, поставляется отдельно
Комплект клапанов для кассетных устройств Kampmann KaCool D AF для установки силами заказчика.

Подходит для: Типоразмер 6 - 7

Номер изделия: 325009042212

цена согласну прайслисту

564,00 €

плюс НДС

Подробности

перегородка/воздухозаборная решетка

Пластиковая крышка RAL 9016

без инфракрасного пульта дистанционного управления, Цвет RAL 9016 белый

Подходит для: Типоразмер 5 - 7, KaCool D AF

Номер изделия: 325009020030

цена согласну прайслисту

417,00 €

плюс НДС

Подробности

Металлическая крышка RAL 9016

без инфракрасного пульта дистанционного управления, Цвет RAL 9016 белый
для потолочных кассет с № арт. 325008XXX001XX крышка ABS входит в объем поставки. Для заказа устройства без крышки необходимо заменить в № арт. 1 на 0. В этом случае металлическая крышка заказывается отдельно.

Подходит для: Типоразмер 5 - 7, KaCool D AF

Номер изделия: 325009020020

цена согласну прайслисту

1.213,00 €

плюс НДС

Подробности

Дополнительное оборудование

Соединительные патрубки приточного воздуха

для подключения патрубка с внешним приточным воздухом, диаметр подключения 80 мм

Подходит для: Типоразмер 5 - 7

Номер изделия: 325009020300

цена согласну прайслисту

52,00 €

плюс НДС

Подробности

Другие цветовые оттенки

Доплата за цвет RAL по выбору

Цена за планку.

Подходит для: Типоразмер 5 - 7, Металлическая крышка RAL 9016, KaCool D AF Фанкойлы

Номер изделия: 325008000102

цена согласну прайслисту

864,00 €

плюс НДС

Подробности

Доплата за цвет RAL по выбору

Цена за планку.

Подходит для: Типоразмер 5 - 7, Планка из АБС-пластика, KaCool D AF Фанкойлы

Номер изделия: 325008000104

цена согласну прайслисту

640,00 €

плюс НДС

Подробности

Доплата за цвет RAL по выбору

Цена за кожух.

Подходит для: Типоразмер 5 - 7, кожух, KaCool D AF Фанкойлы

Номер изделия: 325008000106

цена согласну прайслисту

480,00 €

плюс НДС

Подробности
