Фанкойлы

Katherm HK

Номер изделия: 14332231313500

Быстрая и легкая настройка значений с помощью выпадающих списков в соответствии с Вашими требованиями.

цена согласну прайслисту

3.352,00 €

плюс НДС

Обзор

Все установленные компоненты находятся на зажимном блоке
Блок электрического подключения легко доступен
Встроенный блок питания 230 В/24 В
Управление с помощью комнатных термостатов Kampmann или элементов регулирования заказчика
Возможность сквозного подключения к следующему устройству

Для подачи наружного воздуха
Регулируемый объем наружного воздуха, макс. объемный расход 60 м³/ч на модуль
Разное количество модулей в зависимости от длины канала

Энергосберегающий,, оптимизированной по отношению к воздушному потоку, в каскадном исполнении в виде сплошной линии вентиляторов
Равномерное прохождение потока через конвектор
Прочная конструкция двигателя с низким уровнем шума
Плавное регулирование числа оборотов посредством внешнего сигнала 0-10 В
Контроль двигателя с внутренней обработкой неисправностей

С предохранителем от проворачивания
Изготовлен из проверенной комбинации меди/алюминия, оптимизирован под воздушный поток и отдачу мощности
В качестве опции — с выведенными наружу соединениями
Покрытие графитово-серого цвета

Для защиты пальцев от диаметрального вентилятора
Рама для установки фильтра, воздушный дефлектор, опора для решетки и поперечная стойка для большей жесткости канала

Дополнительное электрическое отопление в 2-канальном исполнении
Со встроенным бесступенчатым электрическим нагревательным элементом
Со встроенной предохранительной цепью, состоящей из двух предохранительных термовыключателей
Экологичное 4-канальное системное решение по цене 2-канального прибора

Простой демонтаж диаметрального вентилятора без использования инструментов
Новая комбинированная система муфт и болтов с шаровой головкой
Одновременная акустическая развязка

Быстрое и безопасное электрическое подключение, экономия времени монтажа

Расчет тепло- и холодопроизводительности

Звуковая мощность октавного спектра

Звуковая мощность определяется в зависимости от применения согласно DIN EN ISO 3741 (в реверберационной камере), согласно DIN EN ISO 3744 (в половине помещения без отражения звука) или DIN EN ISO 9614 (метод интенсивности).

Oktave Spektrum

EPD data

Данные LCA по номеру изделия основаны на проверенном EPD в соответствии с EN 15804, который доступен для загрузки на сайте The International EPD System. Отдельное подразделение модулей жизненного цикла доступно онлайн через кнопку "Технический паспорт EPD". Воздействие на окружающую среду модуля B относится к 1 году использования. A: Продукт и стадия строительного процесса - B: Стадия использования - C: Стадия окончания жизни - D: Выгоды и нагрузки за границами системы

	A	B	C	D
ПГП — всего kg CO2 eq	1,62E+02	1,16E+01	5,95E+00	-6,84E+01
GWP - Fossil kg CO2 eq	1,65E+02	1,04E+01	5,95E+00	-6,77E+01
ПГП — биогенный kg CO2 eq	-4,20E+00	1,21E+00	2,34E-03	-3,29E-02
GWP - Luluc kg CO2 eq	7,23E-01	4,00E-02	2,91E-04	-4,92E-01
ODP kg CFC-11 eq	9,27E-06	6,99E-07	1,17E-07	-4,56E-06
AP mol H+ eq	1,73E+00	8,40E-02	2,42E-03	-9,93E-01
EP - пресная вода kg P eq	1,45E-01	7,14E-03	7,66E-05	-8,23E-02
EP - соленая вода kg P eq	1,93E-01	9,82E-03	8,19E-04	-8,47E-02
EP - территория mol N eq	2,14E+00	1,16E-01	9,41E-03	-9,83E-01
POCP kg NMVOC	6,32E-01	2,90E-02	2,07E-03	-2,85E-01
ADPE kg Sb eq	2,48E-02	2,38E-03	1,84E-06	-1,88E-02
ADPF MJ	2,07E+03	2,56E+02	6,06E+00	-8,35E+02
WDP m³ depriv.	4,75E+01	1,65E+00	1,86E-01	-1,47E+01
GWP-GHG kg CO2 eq	1,63E+02	1,03E+01	5,94E+00	-6,59E+01
PM disease inc.	1,27E-05	3,02E-07	3,68E-08	-5,15E-06
IR kBq U-235 eq	1,71E+01	8,47E+00	3,53E-02	-7,22E+00
ETP - FW CTUe	1,04E+04	5,64E+02	2,48E+01	-7,26E+03
HTP - C CTUh	9,67E-07	1,97E-08	7,85E-10	-3,86E-07
HTP - NC CTUh	1,68E-05	8,18E-07	1,26E-08	-1,13E-05
SQP -	1,40E+03	1,13E+02	8,62E+00	-3,97E+02
PERE MJ	4,82E+02	4,75E+01	1,98E-01	-1,60E+02
PERM MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
PERT MJ	4,82E+02	4,75E+01	1,98E-01	-1,60E+02
PENRE MJ	2,07E+03	2,56E+02	6,06E+00	-8,35E+02
PENRM MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
PENRT MJ	2,07E+03	2,56E+02	6,06E+00	-8,35E+02
SM kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
RSF MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
NRSF MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
FW m³	9,90E-01	1,03E-01	7,62E-03	-4,63E-01
HWD kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
NHWD kg	8,30E+00	0,00E+00	0,00E+00	0,00E+00
RWD kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
CRU kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
MFR kg	0,00E+00	0,00E+00	2,52E+01	0,00E+00
MER kg	0,00E+00	0,00E+00	1,99E+00	0,00E+00
EE (Electrical) MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
EE (Thermal) MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00

Tехнический паспорт EPD

Принадлежности

Дополнительные принадлежности для электромеханического регулирования 230 В

Комнатный термостат

обогрев/охлаждение, 2-/4-трубный, 3-ступенчатый Только клапаны/комплекты клапанов с сервоприводом, c переключателем ВЫКЛ./Ручн./Автоматика вентилятора, 230 В, переменный ток, откр./закр., открытый монтаж, Класс защиты II, степень защиты IP 30, Диапазон настройки температуры 5 - 30 °C, Цвет аналогичен RAL 9010, белый, Тип 30155
Опциональное подключение, датчик температуры, арт. № 196000148921
опциональное подключение, накладной датчик, арт. № 196000148922.

Подходит для: Приборы EC с электромеханическим регулированием, 5 Katherm HK Встраиваемые в пол конвекторы, 5 TOP, Ultra или Ultra Allround Tепловентиляторы, 5 Venkon или PowerKon LT Фанкойлы, 5 KaCool D AF, KaCool W или KaDeck Фанкойлы

Номер изделия: 196000030155

цена согласну прайслисту

262,00 €

плюс НДС

Подробности

Система климат-контроля

обогрев/охлаждение, 2-/4-трубный, без шины Modbus, только с клапанами/комплектами клапанов откр./закр., постоянное управлением числом оборотов, с ЖК-меню управления и встроенной программой таймера, 230 В, переменный ток, откр./закр., открытый монтаж, степень защиты IP 30, Диапазон настройки температуры 0 - 50 °C, Цвет аналогичен RAL 9010, белый, Тип 148941

Подходит для: Приборы EC с электромеханическим регулированием, 4 Katherm HK Встраиваемые в пол конвекторы, 4 KaCool D AF, KaCool W, Venkon или KaDeck Фанкойлы, 4 Ultra Allround Tепловентиляторы

Номер изделия: 196000148941

цена согласну прайслисту

433,00 €

плюс НДС

Подробности

Система климат-контроля

обогрев/охлаждение, 2-/4-трубный, без шины Modbus, только с клапанами/комплектами клапанов откр./закр., постоянное управлением числом оборотов, с ЖК-меню управления и встроенной программой таймера, 230 В, переменный ток, откр./закр., открытый монтаж, степень защиты IP 30, Диапазон настройки температуры 0 - 50 °C, Цвет цвет RAL 9004, черный, Тип 148942

Подходит для: Приборы EC с электромеханическим регулированием, 4 Katherm HK Встраиваемые в пол конвекторы, 4 KaCool D AF, KaCool W, Venkon или KaDeck Фанкойлы, 4 Ultra Allround Tепловентиляторы

Номер изделия: 196000148942

цена согласну прайслисту

433,00 €

плюс НДС

Подробности

Комплект клапанов

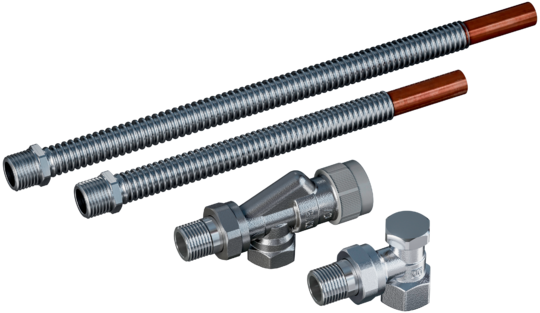

Комплект балансировочно-регулирующих клапанов

подключение 1/2'', Макс. рабочее давление 10 бар, поставляется отдельно

Подходит для: мин. расход 35 л/ч, макс. расход 420 л/ч, DN 15

Номер изделия: 194001433520

цена согласну прайслисту

151,00 €

плюс НДС

Подробности

Комплект клапанов с предварительной настройкой

подключение 1/2'', Макс. рабочее давление 10 бар, поставляется отдельно

Подходит для: макс. расход 920 л/ч, DN 15

Номер изделия: 194001433720

цена согласну прайслисту

135,00 €

плюс НДС

Подробности

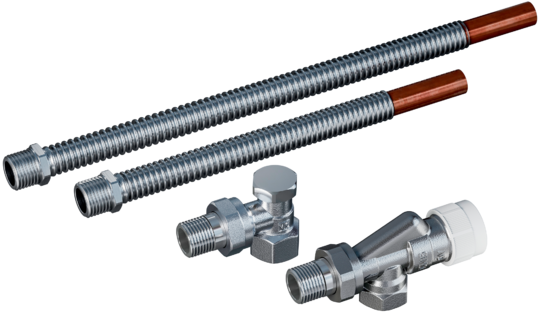

Комплект клапанов с предварительной настройкой

2-трубная система, подключение 1/2''

Подходит для: Katherm HK

Номер изделия: 194001433120

цена согласну прайслисту

102,00 €

плюс НДС

Подробности

Приводы клапанов

комплект сервопривода клапана

привод T, 230 В переменный ток, по 2 точкам, закрыто в обесточенном состоянии, 0,5m Anschlussleitung-AEH, PVC, VA10N, 1 Вт, Класс защиты II, степень защиты IP 54, Длина кабеля 0,12 м, поставляется отдельно, из Полиамид

Номер изделия: 1960TS0P02050010B

цена согласну прайслисту

65,00 €

плюс НДС

Подробности

Клапаны и обратные клапаны

Набор для предварительной настройки клапанов

Подходит для: предварительно установленные нижние части клапана и наборы клапанов с повышенной пропускной способностью от 250 л/ч

Номер изделия: 194000346916

цена согласну прайслисту

38,00 €

плюс НДС

Подробности

Запорный обратный клапан

проходной, подключение 1/2''

Подходит для: Katherm NK, Katherm QK или Katherm HK

Номер изделия: 194000145952

цена согласну прайслисту

21,00 €

плюс НДС

Подробности

Запорный обратный клапан

Угловой, подключение 1/2''

Подходит для: Katherm HK

Номер изделия: 194000145953

цена согласну прайслисту

21,00 €

плюс НДС

Подробности

Комплект балансировочно-регулирующих клапанов

подключение 1/2'', Макс. рабочее давление 10 бар, поставляется отдельно

Подходит для: DN 15

Номер изделия: 194000347914

цена согласну прайслисту

88,00 €

плюс НДС

Подробности

Комплект балансировочно-регулирующих клапанов

подключение 1/2'', Макс. рабочее давление 10 бар, поставляется отдельно

Подходит для: DN 15

Номер изделия: 194000347913

цена согласну прайслисту

88,00 €

плюс НДС

Подробности

Фильтр

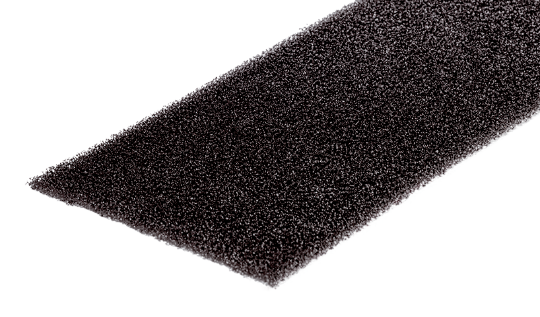

Фильтр для забора воздуха

Сменная фильтрующая прокладка без рамы, Фильтр ISO Coarse 30% (G2)

Подходит для: Katherm HK, длина 2000 мм

Номер изделия: 143014313035

цена согласну прайслисту

34,00 €

плюс НДС

Подробности

Конденсатный насос

Набор для монтажа конденсатного насоса

230 В 50 Гц, 20 Вт, поставляется отдельно, Тип 143813

Подходит для: ширина 320 мм, монтажная высота 130 мм и ширина 360 мм, монтажная высота 210 мм, Katherm HK

Номер изделия: 194000143813

цена согласну прайслисту

301,00 €

плюс НДС

Подробности

Набор для монтажа конденсатного насоса

230 В 50 Гц, 20 Вт, Установлен заводом-изготовителем, Тип 143814

Подходит для: ширина 320 мм, монтажная высота 130 мм и ширина 360 мм, монтажная высота 210 мм, Katherm HK

Номер изделия: 194000143814

цена согласну прайслисту

445,00 €

плюс НДС

Подробности

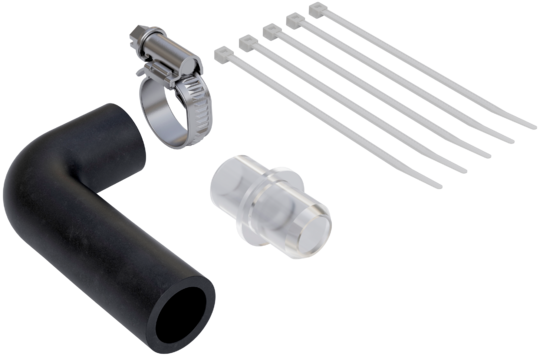

Комплект навесного оборудования для естественного слива конденсата

поставляется отдельно

Подходит для: Katherm HK

Номер изделия: 194000143817

цена согласну прайслисту

31,00 €

плюс НДС

Подробности

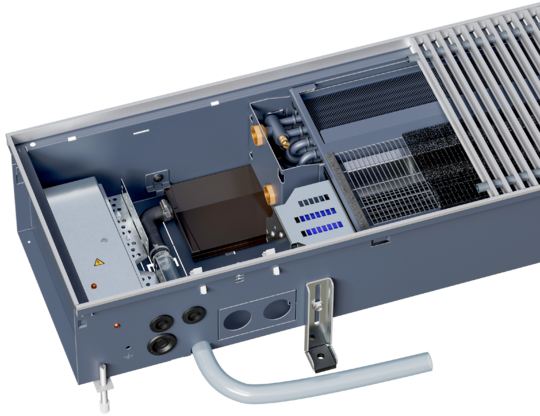

Комплект навесного оборудования для естественного слива конденсата

Установлен заводом-изготовителем

Подходит для: Katherm HK

Номер изделия: 194000143818

цена согласну прайслисту

58,00 €

плюс НДС

Подробности

Монтажное защитное покрытие

Монтажное покрытие

из дерева для защиты на этапе строительства, устанавливается на заводе, решетки поставляются в отдельной упаковке
цена за пог. м

Подходит для: Katherm HK

Номер изделия: 194000100320

цена согласну прайслисту

22,00 €

плюс НДС

Подробности
