Tепловентиляторы
Ultra
Номер изделия:
154000962056M1
цена согласну прайслисту
3.840,00 €
плюс НДС
Обзор
• система регулирования KaControl MC для управления посредством отдельной сенсорной панели TP 2“
• управление группой в помещении до десяти приборов посредством заводской шины CAN( до 100 м)
Ситуативно-ориентированное автоматическое управление вентилятором или выборочное ручное управление вентилятором
• свободно конфигурируемые многофункциональные входы, которые могут использоваться, например, для определения температуры, оконных контактов, датчиков присутствия, карт-ридеров и т. п.
• встроенный Webserver (WiFi или LAN) для простого ввода в эксплуатацию, настройки параметров, анализа данных трендов или через ноутбук или мобильное устройство
- Бесступенчатый малошумный EC-вентилятор переменного тока с серповидными лопастями (см. рис.)
- Высокий КПД благодаря аэродинамической форме корпуса ротора
- Степень защиты двигателя IP54
- Согласно DIN ISO 21940-11 для соответствующей категории вентилятора, согласно ISO 14694 сбалансированный двигатель с внешним ротором, встроенным в ступицу вентилятора
- Встроенный в ступицу вентилятора электродвигатель с внешним ротором
- Отвечает требованиям директивы (ЕС) 327/2011 (LOT 11)
- Обогрев: низкотемпературная версия для работы с очень низкой температурой теплоносителя
- Охлаждение: максимально возможная эффективность охлаждения даже при сухом охлаждении благодаря круглым теплообменникам с большой рабочей площадью
Особая энергоэффективность в качестве компонента гибридной системы: в то время как тепловентилятор Ultra осуществляет децентрализованное кондиционирование, небольшое устройство RLT централизованно выполняет вентиляцию и рекуперацию тепла. Это экономит эксплуатационные расходы, поскольку каждый компонент работает только в зависимости от потребности. И уже на этапе инвестирования и установки вы оцените все преимущества компактных размеров устройства RLT.
- Простой доступ благодаря быстродействующему креплению с помощью вставной гайки и приспособлениям позиционирования
- Наружный приямок насоса для упрощения визуального контроля через решетку для выпуска воздуха
- Легкий доступ к поплавковому выключателю без снятия нижней крышки и поддона для сбора конденсата
- Энергосберегающий конденсатный насос еще более мощный и бесшумный с высотой нагнетания до 8 м
- Контролируемый слив остаточной воды при проведении технического обслуживания — сливной штуцер в приямке насоса
Корпус с легко снимаемой напольной крышкой для проведения работ по техническому обслуживанию
Воздух выходит из шести зон выпуска и направляется воздухонаправляющими ламелями. Путем фиксации их можно устанавливать в шесть определенных положений.
Расчет тепло- и холодопроизводительности
EPD data
Данные LCA по номеру изделия основаны на проверенном EPD в соответствии с EN 15804, который доступен для загрузки на сайте The International EPD System. Отдельное подразделение модулей жизненного цикла доступно онлайн через кнопку "Технический паспорт EPD". Воздействие на окружающую среду модуля B относится к 1 году использования. A: Продукт и стадия строительного процесса - B: Стадия использования - C: Стадия окончания жизни - D: Выгоды и нагрузки за границами системы
| A | B | C | D | |
|---|---|---|---|---|
| ПГП — всего kg CO2 eq | 2,23E+02 | 3,23E+02 | 2,29E+01 | -7,80E+01 |
| GWP - Fossil kg CO2 eq | 2,21E+02 | 3,23E+02 | 2,29E+01 | -7,71E+01 |
| ПГП — биогенный kg CO2 eq | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| GWP - Luluc kg CO2 eq | 1,29E+00 | 6,69E-01 | 2,15E-04 | -8,44E-01 |
| ODP kg CFC-11 eq | 3,22E-06 | 3,43E-06 | 1,48E-08 | -1,18E-06 |
| AP mol H+ eq | 2,63E+00 | 7,11E-01 | 4,84E-03 | -5,49E-01 |
| EP - пресная вода kg P eq | 1,56E-02 | 4,65E-02 | 1,46E-05 | -4,01E-03 |
| EP - соленая вода kg P eq | 2,33E-01 | 1,36E-01 | 4,80E-03 | -5,72E-02 |
| EP - территория mol N eq | 2,85E+00 | 1,58E+00 | 2,09E-02 | -6,79E-01 |
| POCP kg NMVOC | 1,01E+00 | 5,13E-01 | 7,16E-03 | -2,66E-01 |
| ADPE kg Sb eq | 2,73E-02 | 1,37E-03 | 1,76E-06 | -2,97E-03 |
| ADPF MJ | 3,76E+03 | 5,13E+03 | 9,64E+00 | -1,06E+03 |
| WDP m³ depriv. | -2,63E+01 | 1,63E+01 | 3,48E-01 | -8,11E+00 |
| GWP-GHG kg CO2 eq | 2,23E+02 | 3,25E+02 | 2,47E+01 | -7,82E+01 |
| PM disease inc. | 1,34E-05 | 3,06E-06 | 6,22E-08 | -5,01E-06 |
| IR kBq U-235 eq | 2,97E+02 | 1,88E+01 | 7,77E-03 | -3,58E+00 |
| ETP - FW CTUe | 4,37E+03 | 1,26E+03 | 1,46E+02 | -2,64E+03 |
| HTP - C CTUh | 3,95E-06 | 8,20E-07 | 5,33E-09 | -9,13E-06 |
| HTP - NC CTUh | 2,12E-05 | 2,41E-06 | 4,33E-08 | -3,47E-06 |
| SQP - | 1,21E+03 | 8,67E+02 | 1,23E+01 | -1,68E+02 |
| PERE MJ | 5,40E+02 | 1,22E+03 | 3,58E-01 | -2,40E+02 |
| PERM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PERT MJ | 5,40E+02 | 1,22E+03 | 3,58E-01 | -2,40E+02 |
| PENRE MJ | 3,76E+03 | 5,13E+03 | 9,64E+00 | -1,06E+03 |
| PENRM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PENRT MJ | 3,76E+03 | 5,13E+03 | 9,64E+00 | -1,06E+03 |
| SM kg | 4,08E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NRSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| FW m³ | -2,54E+01 | 1,61E+01 | 3,60E-01 | -8,52E+00 |
| HWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NHWD kg | 3,24E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| CRU kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| MFR kg | 8,14E+00 | 0,00E+00 | 2,39E+01 | 0,00E+00 |
| MER kg | 4,06E+00 | 0,00E+00 | 7,36E+00 | 0,00E+00 |
| EE (Electrical) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 5,17E+00 |
| EE (Thermal) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 1,38E+02 |
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
Принадлежности
Принадлежности для регулирования KaControl MC
Touch Panel TP 2
24 В, степень защиты IP 20
Подходит для: все приборы с управлением KaControl -MC1, -MC2
Подходит для: все приборы с управлением KaControl -MC1, -MC2
Номер изделия:
196003311101
цена согласну прайслисту
249,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться

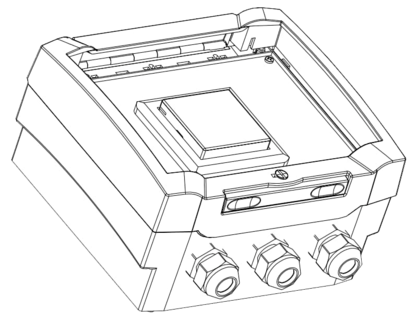

Touch Panel TP 2 Industrie
24 В, 24 В 0,75 Вт, открытый монтаж, степень защиты IP 65, Цвет RAL 7035 серый, из АБС, поликарбонат, Тип 3314101
Подходит для: все приборы с управлением KaControl -MC1, -MC2
Подходит для: все приборы с управлением KaControl -MC1, -MC2
Номер изделия:
196003314101
цена согласну прайслисту
609,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
Подходит для: все приборы с управлением KaControl MC
Номер изделия:
196003361103
цена согласну прайслисту
125,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
Подходит для: все приборы с управлением KaControl MC
Номер изделия:
196003361102
цена согласну прайслисту
90,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
Подходит для: все приборы с управлением KaControl MC
Номер изделия:
196003361104
цена согласну прайслисту
426,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
Подходит для: все приборы с управлением KaControl MC
Номер изделия:
196003361101
цена согласну прайслисту
290,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
Подходит для: все приборы с управлением KaControl MC
Номер изделия:
196003361203
цена согласну прайслисту
125,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
Подходит для: все приборы с управлением KaControl MC
Номер изделия:
196003361202
цена согласну прайслисту
90,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
Подходит для: все приборы с управлением KaControl MC
Номер изделия:
196003361204
цена согласну прайслисту
426,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
Подходит для: все приборы с управлением KaControl MC
Номер изделия:
196003361201
цена согласну прайслисту
290,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
Кабель адаптера
24 В, для подключения имеющихся 2-точечных сервоприводов клапана, Внутренний, степень защиты IP 20, Длина кабеля 500 мм, Тип 3305225
Подходит для: все приборы с управлением KaControl -MC1
Подходит для: все приборы с управлением KaControl -MC1
Номер изделия:
196003305225
цена согласну прайслисту
36,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
Корпус для открытой настенной установки
в комплекте с защитной рамой, открытый монтаж, Цвет RAL 9010 белый, из Термопласт, Тип 3304111
Подходит для: Touch Panel TP 2
Подходит для: Touch Panel TP 2
Номер изделия:
196003304111
цена согласну прайслисту
59,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
Корпус для открытой настенной установки
в комплекте с защитной рамой, открытый монтаж, Цвет RAL 9005, черный, из Термопласт, Тип 3304112
Подходит для: Touch Panel TP 2
Подходит для: Touch Panel TP 2
Номер изделия:
196003304112
цена согласну прайслисту
79,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
датчика температуры воздуха в помещении
для регистрации температуры воздуха в помещении, открытый монтаж, степень защиты IP 20, Цвет RAL 9010 белый, из Polycarbonat, Тип 3321111
Подходит для: все приборы с управлением KaControl MC
Подходит для: все приборы с управлением KaControl MC
Номер изделия:
196003321111
цена согласну прайслисту
58,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться

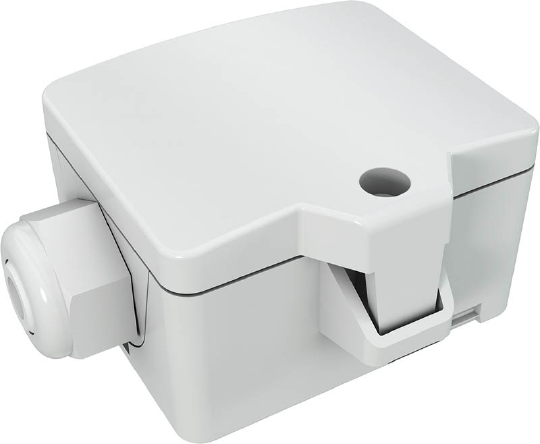

датчика температуры воздуха в помещении
для регистрации температуры воздуха в помещении, открытый монтаж, степень защиты IP 65, Цвет RAL 9010 белый, из Polycarbonat, Тип 3321121
Подходит для: все приборы с управлением KaControl MC
Подходит для: все приборы с управлением KaControl MC
Номер изделия:
196003321121
цена согласну прайслисту
58,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
Комплект клапанов
Комплект 2-ходовых клапанов
в виде нижней части клапана в проходном исполнении, подключение 1'', Коэффициент пропускной способности KVS 3,3 м3/ч, Тип 31911
Подходит для: Все тепловентиляторы
Подходит для: Все тепловентиляторы
Номер изделия:
153000031911
цена согласну прайслисту
97,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
Регулирующий запорный клапан
для автоматического регулирования пропускной способности и температуры, подключение 1'', Коэффициент пропускной способности KVS 3,1 м3/ч, Тип 31950
Подходит для: Типоразмер 4 - 5, TOP или Ultra Tепловентиляторы, мин. расход 250 л/ч, макс. расход 1800 л/ч, DN 20
Подходит для: Типоразмер 4 - 5, TOP или Ultra Tепловентиляторы, мин. расход 250 л/ч, макс. расход 1800 л/ч, DN 20
Номер изделия:
153000031950
цена согласну прайслисту
187,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
Регулирующий запорный клапан
для автоматического регулирования пропускной способности и температуры, подключение 1'', Коэффициент пропускной способности KVS 4,1 м3/ч, Тип 31951
Подходит для: Типоразмер 4 - 6, TOP или Ultra Tепловентиляторы, мин. расход 400 л/ч, макс. расход 2500 л/ч, DN 25
Подходит для: Типоразмер 4 - 6, TOP или Ultra Tепловентиляторы, мин. расход 400 л/ч, макс. расход 2500 л/ч, DN 25
Номер изделия:
153000031951
цена согласну прайслисту
290,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
Приводы клапанов, прилагается
комплект сервопривода клапана
привод T, 24 В переменный/постоянный ток, по 2 точкам, закрыто в обесточенном состоянии, 1,5 м соединительный кабель MB2, PVC, VA10N, 1 Вт, Класс защиты III, степень защиты IP 54, Длина кабеля 0,12 м, поставляется отдельно, из Полиамид
Номер изделия:
1960TS8P24050010B
цена согласну прайслисту
65,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
Фильтр
дополнительные принадлежности, существенные для расчета
Насадка для фильтра, рециркуляционный воздух
дополнительные принадлежности, существенные для расчета
Для непосредственного монтажа на стороне впуска для устройств циркуляционного воздуха, Фильтр ISO Coarse 45 % (G3)
Не используется для монтажа в подвесных потолках!
Подходит для: Типоразмер 96
Не используется для монтажа в подвесных потолках!
Подходит для: Типоразмер 96
Номер изделия:
154000066050
цена согласну прайслисту
99,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
добавить к расчету
перегородка/воздухозаборная решетка
Воздухозаборная решетка для рециркуляционного воздуха
Размер ячейки 625 x 625 мм, c порошковым покрытием, Цвет RAL 9016 белый
Подходит для: Типоразмер 73 - 96
Подходит для: Типоразмер 73 - 96
Номер изделия:
154000060988
цена согласну прайслисту
675,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
Детали для монтажа за подвесным потолком при сегментном потолке
дополнительные принадлежности, существенные для расчета
Соединительная рама
дополнительные принадлежности, существенные для расчета
квадратный, В качестве перехода с Ultra на последующую систему каналов, Оцинковано по методу Сендзимира
Подходит для: Типоразмер 96, Навесное оборудование с размером рамки (Ш х В): 700 x 700 мм и 700 x 350 мм
Подходит для: Типоразмер 96, Навесное оборудование с размером рамки (Ш х В): 700 x 700 мм и 700 x 350 мм
Номер изделия:
198000066002
цена согласну прайслисту
133,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
добавить к расчету
колено с переходом 90 градусов
дополнительные принадлежности, существенные для расчета
удлиненный, квадратный или прямоугольный, Оцинковано по методу Сендзимира
Подходит для: Типоразмер 96, Навесное оборудование с размером рамки (Ш х В): 700 x 700 мм и 700 x 350 мм
Подходит для: Типоразмер 96, Навесное оборудование с размером рамки (Ш х В): 700 x 700 мм и 700 x 350 мм
Номер изделия:
198000066104
цена согласну прайслисту
343,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
добавить к расчету
колено забора воздуха 90 градусов
дополнительные принадлежности, существенные для расчета
с всасывающей решеткой, с возможностью для приема фильтрующей вставки, Прямоугольная, Фильтр ISO Coarse 45 % (G3)
Подходит для: Типоразмер 85 - 96, Навесное оборудование с размером рамки (Ш х В): 600 x 350 мм и 700 x 350 мм
Подходит для: Типоразмер 85 - 96, Навесное оборудование с размером рамки (Ш х В): 600 x 350 мм и 700 x 350 мм
Номер изделия:
198000060105
цена согласну прайслисту
645,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
добавить к расчету
колено забора воздуха 90 градусов с реле перепада давления
дополнительные принадлежности, существенные для расчета
с всасывающей решеткой, фильтрующей вставкой и дифференциальным реле давления для контроля фильтрации, Прямоугольная, Фильтр ISO Coarse 45 % (G3)
Подходит для: Типоразмер 85 - 96
Подходит для: Типоразмер 85 - 96
Номер изделия:
198000060105D0
цена согласну прайслисту
949,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
добавить к расчету
Фильтрующий элемент
дополнительные принадлежности, существенные для расчета
в комплекте с фильтром, Фильтр ISO Coarse 45 % (G3)
Для агрегатов со смешанным воздухом: 60117, 60118 и 60205.
Подходит для: Типоразмер 85 - 96, Ultra Tепловентиляторы
Для агрегатов со смешанным воздухом: 60117, 60118 и 60205.
Подходит для: Типоразмер 85 - 96, Ultra Tепловентиляторы
Номер изделия:
198000060126
цена согласну прайслисту
200,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
добавить к расчету
Сменный фильтр
для фильтровального элемента, Фильтр ISO Coarse 45 % (G3), 1 комплект = 5 шт.
Для агрегатов со смешанным воздухом: 60117, 60118 и 60205.
Подходит для: Типоразмер 85 - 96, Ultra Tепловентиляторы
Для агрегатов со смешанным воздухом: 60117, 60118 и 60205.
Подходит для: Типоразмер 85 - 96, Ultra Tепловентиляторы
Номер изделия:
198000060127
цена согласну прайслисту
66,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
Другие цветовые оттенки
Доплата за цвет RAL по выбору
степень глянца — матовый
Цена за устройство.
Подходит для: Ultra Tепловентиляторы
Цена за устройство.
Подходит для: Ultra Tепловентиляторы
Номер изделия:
154007010022
цена согласну прайслисту
823,00 €
плюс НДС
Продукт добавлен
Просмотреть список избранного
Для создания списков Вы должны войти в систему или повторно зарегистрироваться
Скачать
Инструкция по монтажу и эксплуатации
KaControl MC - Multi Connect
PDF
(1,3 MB)
Ultra Тепловентиляторы
PDF
(4,8 MB)
Тепловентиляторы Ultra: краткое руководство
PDF
(2,1 MB)
Декларации соответствия/ документы/ сертификаты
EPD Ultra size 96
PDF
(1,3 MB)
EPD Ultra size 85
PDF
(1,3 MB)
EPD Ultra size 84
PDF
(1,3 MB)
EPD Ultra size 73
PDF
(1,3 MB)
цифровая база данных экологических деклараций продукции, Ultra типоразмер 96
Данные, используемые в BIM (Building Information Modeling)
BIM-данные Kampmann Group
Технические каталоги
Ultra Тепловентиляторы
PDF
(7,7 MB)
Схемы подключений
Powerkon LT, с регулированием посредством KaControl MC
PDF
(1,2 MB)
