Встраиваемые в пол конвекторы

Katherm NK

Номер изделия: 145190913263

Быстрая и легкая настройка значений с помощью выпадающих списков в соответствии с Вашими требованиями.

цена согласну прайслисту

3.119,00 €

плюс НДС

Обзор

Первичный или свежий воздух подается в помещения через специальные каналы приточного воздуха. Модуль приточного воздуха Katherm ZL доступен для всех встраиваемых в пол конвекторов Katherm. При этом речь идет о встраиваемом в пол канале длиной 400 мм, который можно устанавливать в блоки Katherm соответствующего исполнения.

Для безопасной установки канала (входит в комплект)

Съемная торцевая часть обеспечивает простую стыковку каналов

Защита от загрязнений и видимости внутренних деталей

Сочетается с решетками

С защитой от ударного шума, для удобного крепления напольного канала

Евроконус для подключения вентилятора позволяет быстро и легко установить Katherm NK на строительной площадке. Кроме того, в стандартную комплектацию входят монтажные приспособления и устройства регулирования по высоте, рассчитанные на нагрузку при ходьбе, что еще больше сокращает время монтажа и, следовательно, затраты на него.

Расчет тепло- и холодопроизводительности

EPD data

Данные LCA по номеру изделия основаны на проверенном EPD в соответствии с EN 15804, который доступен для загрузки на сайте The International EPD System. Отдельное подразделение модулей жизненного цикла доступно онлайн через кнопку "Технический паспорт EPD". Воздействие на окружающую среду модуля B относится к 1 году использования. A: Продукт и стадия строительного процесса - B: Стадия использования - C: Стадия окончания жизни - D: Выгоды и нагрузки за границами системы

	A	B	C	D
ПГП — всего kg CO2 eq	1,37E+02	2,27E+00	2,92E+00	-4,89E+01
GWP - Fossil kg CO2 eq	1,39E+02	2,18E+00	2,92E+00	-4,85E+01
ПГП — биогенный kg CO2 eq	-2,30E+00	2,82E-02	1,17E-03	-1,98E-02
GWP - Luluc kg CO2 eq	4,16E-01	6,33E-02	1,24E-04	-2,62E-01
ODP kg CFC-11 eq	6,43E-06	1,52E-07	5,58E-08	-2,95E-06
AP mol H+ eq	1,37E+00	9,10E-02	1,33E-03	-7,05E-01
EP - пресная вода kg P eq	1,14E-01	7,14E-03	3,11E-05	-6,00E-02
EP - соленая вода kg P eq	1,61E-01	5,61E-03	4,56E-04	-6,14E-02
EP - территория mol N eq	1,79E+00	7,07E-02	4,94E-03	-7,25E-01
POCP kg NMVOC	5,34E-01	1,75E-02	1,19E-03	-2,08E-01
ADPE kg Sb eq	1,95E-02	2,16E-03	6,04E-07	-1,32E-02
ADPF MJ	1,68E+03	3,60E+01	3,89E+00	-5,76E+02
WDP m³ depriv.	3,92E+01	1,85E+00	8,10E-02	-1,12E+01
GWP-GHG kg CO2 eq	1,37E+02	2,19E+00	2,91E+00	-4,69E+01
PM disease inc.	1,06E-05	2,22E-07	2,52E-08	-3,69E-06
IR kBq U-235 eq	1,25E+01	7,14E-01	1,90E-02	-4,29E+00
ETP - FW CTUe	7,87E+03	7,37E+02	3,84E+00	-5,42E+03
HTP - C CTUh	8,57E-07	1,70E-08	4,40E-10	-2,88E-07
HTP - NC CTUh	1,27E-05	1,18E-06	5,00E-09	-8,21E-06
SQP -	1,11E+03	4,61E+01	6,50E+00	-2,93E+02
PERE MJ	3,64E+02	8,45E+00	6,26E-02	-9,21E+01
PERM MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
PERT MJ	3,64E+02	8,45E+00	6,26E-02	-9,21E+01
PENRE MJ	1,68E+03	3,60E+01	3,89E+00	-5,76E+02
PENRM MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
PENRT MJ	1,68E+03	3,60E+01	3,89E+00	-5,76E+02
SM kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
RSF MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
NRSF MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
FW m³	9,07E-01	6,27E-02	3,60E-03	-4,11E-01
HWD kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
NHWD kg	6,53E+00	0,00E+00	0,00E+00	0,00E+00
RWD kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
CRU kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
MFR kg	0,00E+00	0,00E+00	2,00E+01	0,00E+00
MER kg	0,00E+00	0,00E+00	1,04E+00	0,00E+00
EE (Electrical) MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
EE (Thermal) MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00

Tехнический паспорт EPD

Принадлежности

Термостаты

Программируемый термостат

230 В, переменный ток, cкрытый монтаж, степень защиты IP 30, Диапазон настройки температуры 5 - 30 °C, Цвет белый, Тип 146933

Подходит для: Katherm NK, PowerKon + F, PowerKon + W или cтальной конвектор

Номер изделия: 194000146933

цена согласну прайслисту

323,00 €

плюс НДС

Подробности

Комплект клапанов

2-трубная система, содержит одну нижнюю часть клапана в аксиальном исполнении с предварительной настройкой, один запираемый обратный клапан в проходном исполнении, Сервопривод 230 В, подключение 1/2''

Подходит для: Katherm NK, Katherm NK Встраиваемые в пол конвекторы

Номер изделия: 194000145965

цена согласну прайслисту

46,00 €

плюс НДС

Подробности

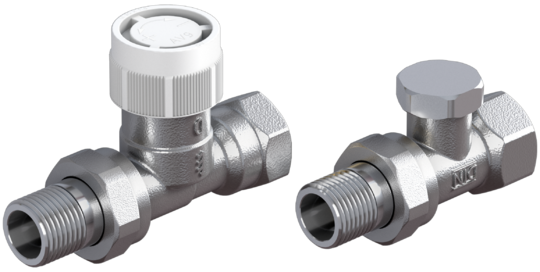

Комплект клапанов

2-трубная система, содержит одну нижнюю часть клапана в проходном исполнении с предварительной настройкой, один запираемый обратный клапан в проходном исполнении, Сервопривод 230 В, подключение 1/2''

Подходит для: Katherm NK, Katherm NK Встраиваемые в пол конвекторы

Номер изделия: 194000145966

цена согласну прайслисту

46,00 €

плюс НДС

Подробности

Приводы клапанов

комплект сервопривода клапана

привод T, 24 В переменный/постоянный ток, по 2 точкам, закрыто в обесточенном состоянии, 0,5m Anschlussleitung-AEH, PVC, VA10N, 1 Вт, Класс защиты III, степень защиты IP 54, Длина кабеля 0,12 м, поставляется отдельно, из Полиамид

Номер изделия: 1960TS0P04050010B

цена согласну прайслисту

65,00 €

плюс НДС

Подробности

комплект сервопривода клапана

привод T, 230 В переменный ток, по 2 точкам, закрыто в обесточенном состоянии, 0,5m Anschlussleitung-AEH, PVC, VA10N, 1 Вт, Класс защиты II, степень защиты IP 54, Длина кабеля 0,12 м, поставляется отдельно, из Полиамид

Номер изделия: 1960TS0P02050010B

цена согласну прайслисту

65,00 €

плюс НДС

Подробности

Клапаны и обратные клапаны

Регулирующий клапан

проходной, с предварительной настройкой, подключение 1/2'', Коэффициент пропускной способности KVS 1 м3/ч, Макс. рабочее давление 10 бар

Подходит для: Katherm NK 182 (высота канала 150 мм и 200 мм), Katherm NK 232/300/380 (все варианты высоты канала), Katherm QK, DN 15

Номер изделия: 194000346909

цена согласну прайслисту

39,00 €

плюс НДС

Подробности

Запорный обратный клапан

проходной, подключение 1/2''

Подходит для: Katherm NK, Katherm QK или Katherm HK

Номер изделия: 194000145952

цена согласну прайслисту

21,00 €

плюс НДС

Подробности

Комплект балансировочно-регулирующих клапанов

подключение 1/2'', Макс. рабочее давление 10 бар, поставляется отдельно

Подходит для: DN 15

Номер изделия: 194000347914

цена согласну прайслисту

88,00 €

плюс НДС

Подробности

Комплект балансировочно-регулирующих клапанов

подключение 1/2'', Макс. рабочее давление 10 бар, поставляется отдельно

Подходит для: DN 15

Номер изделия: 194000347913

цена согласну прайслисту

88,00 €

плюс НДС

Подробности

Наценка за угловое исполнение (скос)

Наценка за угловое соединение

Рулонная решетка анодированный алюминий натурального цвета, 90 градусов, глубина профиля 5 мм, ширина профиля 18 мм, расстояние между профилями 9 мм, площадь свободного сечения 65 %

Подходит для: Katherm NK

Номер изделия: 194000145516

цена согласну прайслисту

630,00 €

плюс НДС

Подробности

Наценка за угловое соединение

Рулонная решетка анодированный алюминий натурального цвета, другие углы, глубина профиля 5 мм, ширина профиля 18 мм, расстояние между профилями 9 мм, площадь свободного сечения 65 %

Подходит для: Katherm NK

Номер изделия: 194000145616

цена согласну прайслисту

728,00 €

плюс НДС

Подробности

Монтажное защитное покрытие

Монтажное покрытие

из дерева для защиты на этапе строительства, устанавливается на заводе, решетки поставляются в отдельной упаковке
цена за пог. м

Подходит для: Katherm NK

Номер изделия: 194000100918

цена согласну прайслисту

15,00 €

плюс НДС

Подробности

Скачать

Инструкция по монтажу и эксплуатации

Katherm NK Встраиваемые в пол конвекторы

PDF (2,1 MB)

Katherm NK Встраиваемые в пол конвекторы

PDF (3,4 MB)

Схемы подключений

Katherm NK, с электромеханическим регулированием

PDF (653 kB)

Декларации соответствия/ документы/ сертификаты

Цифровая база данных EPD Katherm NK

EPD Katherm NK

PDF (2,6 MB)

Информация Кросс-продукт

Обзор вариантов Katherm с подводом приточного воздуха

PDF (4 MB)

Данные, используемые в BIM (Building Information Modeling)

BIM-данные Kampmann Group

Технические каталоги

Katherm NK Встраиваемые в пол конвекторы

PDF (7,2 MB)

Чертежи CAD

Katherm NK, ширина канала 182 мм, высота канала 92 мм, в разрезе, вид

PDF (64 kB)

Katherm NK, ширина канала 182 мм, высота канала 92 мм, в разрезе, вид

DXF (897 kB)

Katherm NK, ширина канала 182 мм, высота канала 92 мм, в разрезе, вид

DWG (254 kB)

Katherm NK, ширина канала 182 мм, высота каналаn 92/120 мм, длины каналов 3400 - 5000 мм, вид сверху

PDF (74 kB)

Katherm NK, ширина канала 182 мм, высота каналаn 92/120 мм, длины каналов 3400 - 5000 мм, вид сверху

DXF (1 MB)

Katherm NK, ширина канала 182 мм, высота каналаn 92/120 мм, длины каналов 3400 - 5000 мм, вид сверху

DWG (151 kB)
