Встраиваемые в пол конвекторы

Katherm QK

Номер изделия: 142411131239M1

Быстрая и легкая настройка значений с помощью выпадающих списков в соответствии с Вашими требованиями.

цена согласну прайслисту

2.706,00 €

плюс НДС

Обзор

• система регулирования KaControl MC для управления посредством отдельной сенсорной панели TP 2“

• управление группой в помещении до десяти приборов посредством заводской шины CAN( до 100 м)

Ситуативно-ориентированное автоматическое управление вентилятором или выборочное ручное управление вентилятором

• свободно конфигурируемые многофункциональные входы, которые могут использоваться, например, для определения температуры, оконных контактов, датчиков присутствия, карт-ридеров и т. п.

• встроенный Webserver (WiFi или LAN) для простого ввода в эксплуатацию, настройки параметров, анализа данных трендов или через ноутбук или мобильное устройство

Установленные в Katherm QK длинные вентиляторы обеспечивают равномерный поток воздуха через конвектор. Это одновременно обеспечивает больший комфорт и направленный выход воздуха из канала.

Быстрое подключение экономит время установки
Дополнительные клапаны (принадлежности)

Быстрое и безопасное электрическое подключение
Экономия времени монтажа
Для вариантов регулирования: KaControl, -C1 и вариант электромеханическог регулирования 230 В, -00
Вкл. блок питания 230/24 В

Съемная торцевая часть обеспечивает простую стыковку каналов

Защита от загрязнений и видимости внутренних деталей

Из проверенной комбинации меди и алюминия
Оптимизированное исполнение для эффективной подачи воздуха и отвода тепла
С покрытием цвета «графитовый серый»

С помощью модуля приточного воздуха Katherm (длина 400 мм) в помещения может подаваться подготовленный приточный воздух.

Расчет тепло- и холодопроизводительности

Звуковая мощность октавного спектра

Звуковая мощность определяется в зависимости от применения согласно DIN EN ISO 3741 (в реверберационной камере), согласно DIN EN ISO 3744 (в половине помещения без отражения звука) или DIN EN ISO 9614 (метод интенсивности).

Oktave Spektrum

EPD data

Данные LCA по номеру изделия основаны на проверенном EPD в соответствии с EN 15804, который доступен для загрузки на сайте The International EPD System. Отдельное подразделение модулей жизненного цикла доступно онлайн через кнопку "Технический паспорт EPD". Воздействие на окружающую среду модуля B относится к 1 году использования. A: Продукт и стадия строительного процесса - B: Стадия использования - C: Стадия окончания жизни - D: Выгоды и нагрузки за границами системы

	A	B	C	D
ПГП — всего kg CO2 eq	5,37E+01	4,38E+00	1,79E+00	-2,14E+01
GWP - Fossil kg CO2 eq	5,43E+01	3,93E+00	1,79E+00	-2,12E+01
ПГП — биогенный kg CO2 eq	-1,17E+00	4,25E-01	7,15E-04	-1,62E-02
GWP - Luluc kg CO2 eq	6,94E-01	2,14E-02	9,28E-05	-1,76E-01
ODP kg CFC-11 eq	4,63E-06	2,77E-07	3,69E-08	-1,49E-06
AP mol H+ eq	5,10E-01	3,14E-02	7,49E-04	-2,57E-01
EP - пресная вода kg P eq	4,40E-02	2,18E-03	2,41E-05	-2,18E-02
EP - соленая вода kg P eq	1,03E-01	8,35E-03	2,55E-04	-2,40E-02
EP - территория mol N eq	6,22E-01	4,41E-02	2,67E-03	-2,74E-01
POCP kg NMVOC	1,84E-01	1,06E-02	6,41E-04	-8,10E-02
ADPE kg Sb eq	5,80E-03	4,68E-04	5,90E-07	-4,13E-03
ADPF MJ	7,45E+02	9,47E+01	1,86E+00	-2,65E+02
WDP m³ depriv.	1,29E+01	6,60E-01	5,63E-02	-3,74E+00
GWP-GHG kg CO2 eq	5,33E+01	3,90E+00	1,79E+00	-2,06E+01
PM disease inc.	3,87E-06	1,21E-07	1,15E-08	-1,53E-06
IR kBq U-235 eq	9,75E+00	3,17E+00	1,09E-02	-2,45E+00
ETP - FW CTUe	3,10E+03	2,21E+02	7,75E+00	-1,81E+03
HTP - C CTUh	2,44E-07	6,88E-09	2,85E-10	-1,11E-07
HTP - NC CTUh	4,69E-06	2,93E-07	4,07E-09	-2,79E-06
SQP -	3,97E+02	4,63E+01	2,64E+00	-1,03E+02
PERE MJ	2,12E+02	1,81E+01	6,32E-02	-5,35E+01
PERM MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
PERT MJ	2,12E+02	1,81E+01	6,32E-02	-5,35E+01
PENRE MJ	7,45E+02	9,47E+01	1,86E+00	-2,65E+02
PENRM MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
PENRT MJ	7,45E+02	9,47E+01	1,86E+00	-2,65E+02
SM kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
RSF MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
NRSF MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
FW m³	3,68E-01	4,19E-02	1,80E-03	-1,32E-01
HWD kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
NHWD kg	2,55E+00	0,00E+00	0,00E+00	0,00E+00
RWD kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
CRU kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
MFR kg	0,00E+00	0,00E+00	7,75E+00	0,00E+00
MER kg	0,00E+00	0,00E+00	6,34E-01	0,00E+00
EE (Electrical) MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
EE (Thermal) MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00

Tехнический паспорт EPD

Принадлежности

Принадлежности для регулирования KaControl MC

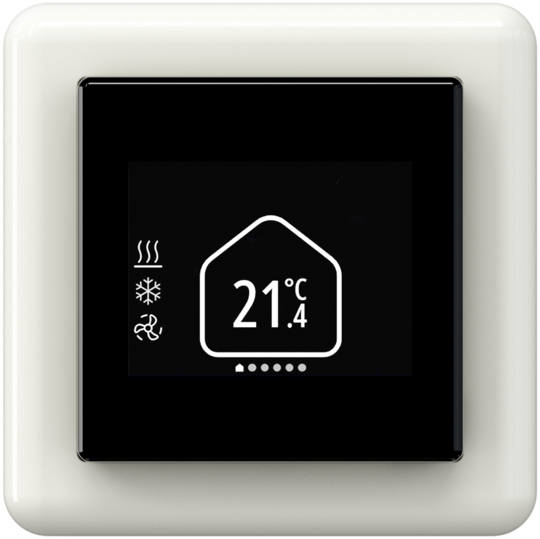

Touch Panel TP 2

24 В, степень защиты IP 20

Подходит для: все приборы с управлением KaControl -MC1, -MC2

Номер изделия: 196003311101

цена согласну прайслисту

249,00 €

плюс НДС

Подробности

Подходит для: все приборы с управлением KaControl MC

Номер изделия: 196003361103

цена согласну прайслисту

125,00 €

плюс НДС

Подробности

Подходит для: все приборы с управлением KaControl MC

Номер изделия: 196003361102

цена согласну прайслисту

90,00 €

плюс НДС

Подробности

Подходит для: все приборы с управлением KaControl MC

Номер изделия: 196003361104

цена согласну прайслисту

426,00 €

плюс НДС

Подробности

Подходит для: все приборы с управлением KaControl MC

Номер изделия: 196003361101

цена согласну прайслисту

290,00 €

плюс НДС

Подробности

Подходит для: все приборы с управлением KaControl MC

Номер изделия: 196003361203

цена согласну прайслисту

125,00 €

плюс НДС

Подробности

Подходит для: все приборы с управлением KaControl MC

Номер изделия: 196003361202

цена согласну прайслисту

90,00 €

плюс НДС

Подробности

Подходит для: все приборы с управлением KaControl MC

Номер изделия: 196003361204

цена согласну прайслисту

426,00 €

плюс НДС

Подробности

Подходит для: все приборы с управлением KaControl MC

Номер изделия: 196003361201

цена согласну прайслисту

290,00 €

плюс НДС

Подробности

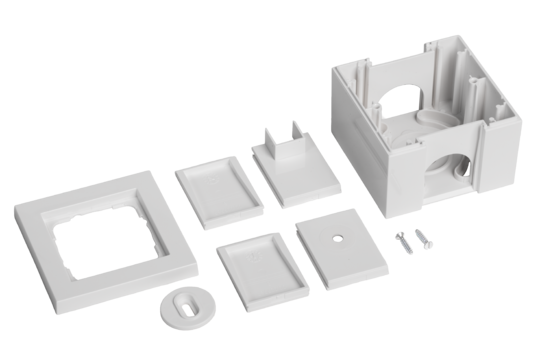

Корпус для открытой настенной установки

в комплекте с защитной рамой, открытый монтаж, Цвет RAL 9010 белый, из Термопласт, Тип 3304111

Подходит для: Touch Panel TP 2

Номер изделия: 196003304111

цена согласну прайслисту

59,00 €

плюс НДС

Подробности

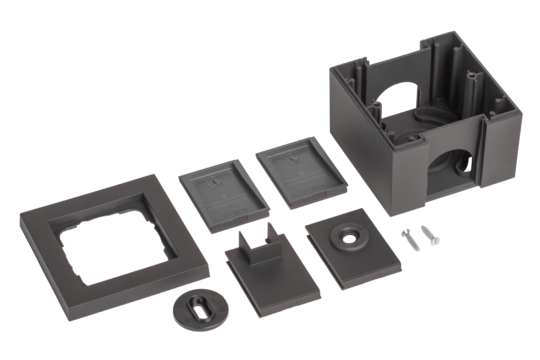

Корпус для открытой настенной установки

в комплекте с защитной рамой, открытый монтаж, Цвет RAL 9005, черный, из Термопласт, Тип 3304112

Подходит для: Touch Panel TP 2

Номер изделия: 196003304112

цена согласну прайслисту

79,00 €

плюс НДС

Подробности

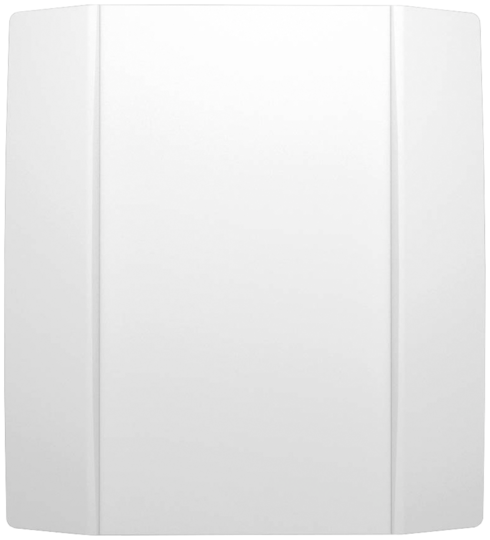

датчика температуры воздуха в помещении

для регистрации температуры воздуха в помещении, открытый монтаж, степень защиты IP 20, Цвет RAL 9010 белый, из Polycarbonat, Тип 3321111

Подходит для: все приборы с управлением KaControl MC

Номер изделия: 196003321111

цена согласну прайслисту

58,00 €

плюс НДС

Подробности

Комплект клапанов

2-трубная система, В комплект входит: клапан с предварительной настройкой, проходной.; запорный обратный клапан, проходной, сервопривод 24 В, подключение 1/2''

Подходит для: Katherm QK, Katherm QK Встраиваемые в пол конвекторы

Номер изделия: 194000142110

цена согласну прайслисту

102,00 €

плюс НДС

Подробности

Комплект клапанов

содержит одну нижнюю часть клапана в проходном исполнении с предварительной настройкой, один запираемый обратный клапан в проходном исполнении, Макс. рабочее давление 10 бар

Подходит для: Katherm QK Встраиваемые в пол конвекторы, DN 15

Номер изделия: 194000142111

цена согласну прайслисту

61,00 €

плюс НДС

Подробности

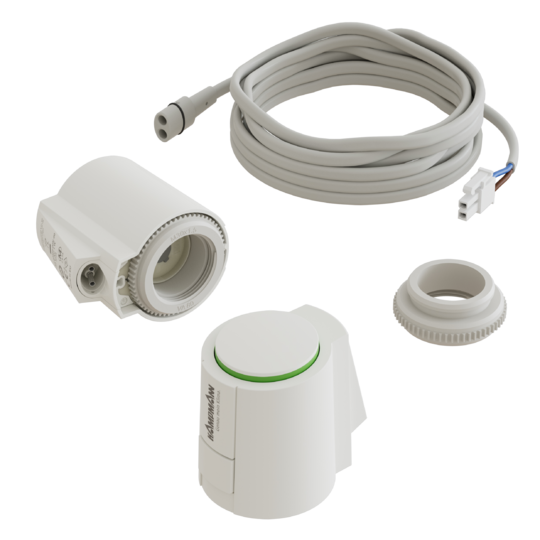

Приводы клапанов, прилагается

комплект сервопривода клапана

привод T, 24 В переменный/постоянный ток, по 2 точкам, закрыто в обесточенном состоянии, 0.5m connecting line-MB2, PVC, VA10N, 1 Вт, Класс защиты III, степень защиты IP 54, Длина кабеля 0,12 м, поставляется отдельно, из Полиамид

Номер изделия: 1960TS0P24050010B

цена согласну прайслисту

65,00 €

плюс НДС

Подробности

Клапаны и обратные клапаны

Регулирующий клапан

проходной, с предварительной настройкой, подключение 1/2'', Коэффициент пропускной способности KVS 1 м3/ч, Макс. рабочее давление 10 бар

Подходит для: Katherm NK 182 (высота канала 150 мм и 200 мм), Katherm NK 232/300/380 (все варианты высоты канала), Katherm QK, DN 15

Номер изделия: 194000346909

цена согласну прайслисту

39,00 €

плюс НДС

Подробности

Запорный обратный клапан

проходной, подключение 1/2''

Подходит для: Katherm NK, Katherm QK или Katherm HK

Номер изделия: 194000145952

цена согласну прайслисту

21,00 €

плюс НДС

Подробности

Комплект балансировочно-регулирующих клапанов

подключение 1/2'', Макс. рабочее давление 10 бар, поставляется отдельно

Подходит для: DN 15

Номер изделия: 194000347913

цена согласну прайслисту

88,00 €

плюс НДС

Подробности

Наценка за угловое исполнение (скос)

Наценка за угловое соединение

анодированный алюминий натурального цвета, 90 градусов, глубина профиля 5 мм, ширина профиля 18 мм, расстояние между профилями 12 мм, площадь свободного сечения 70 %

Подходит для: Katherm QK

Номер изделия: 194000142519

цена согласну прайслисту

663,00 €

плюс НДС

Подробности

Наценка за угловое соединение

анодированный алюминий натурального цвета, другие углы, глубина профиля 5 мм, ширина профиля 18 мм, расстояние между профилями 12 мм, площадь свободного сечения 70 %

Подходит для: Katherm QK

Номер изделия: 194000142619

цена согласну прайслисту

769,00 €

плюс НДС

Подробности

Наценка за угловое соединение

Номер изделия: 194000142719

цена согласну прайслисту

458,00 €

плюс НДС

Подробности

Наценка за угловое соединение

Номер изделия: 194000142819

цена согласну прайслисту

525,00 €

плюс НДС

Подробности

Монтажное защитное покрытие

Монтажное покрытие

из дерева для защиты на этапе строительства, устанавливается на заводе, решетки поставляются в отдельной упаковке
цена за пог. м

Подходит для: Katherm QK

Номер изделия: 194000100919

цена согласну прайслисту

17,00 €

плюс НДС

Подробности

Скачать

Инструкция по монтажу и эксплуатации

KaControl MC - Multi Connect

PDF (1,3 MB)

Katherm QK: краткое руководство

PDF (4 MB)

Katherm QK Встраиваемые в пол конвекторы

PDF (5,2 MB)

Katherm QK - Cхемы электроподключения, управление KaControl

PDF (1,8 MB)

Katherm QK - Cхемы электроподключения, электромеханическое регулирование

PDF (1,2 MB)

Декларации соответствия/ документы/ сертификаты

Цифровая база данных EPD Katherm QK

EPD Katherm QK

PDF (2,7 MB)

Информация Кросс-продукт

Обзор вариантов Katherm с подводом приточного воздуха

PDF (4 MB)

Данные, используемые в BIM (Building Information Modeling)

BIM-данные Kampmann Group

Технические каталоги

Встраиваемые в пол конвекторы Katherm QK, QK nano

PDF (12,1 MB)

Чертежи CAD

Katherm QK 190, PDF вид сверху

PDF (1,2 MB)

Katherm QK 190, PDF в разрезе

PDF (87 kB)

Katherm QK 190, PDF Вид спереди

PDF (132 kB)

Katherm QK 190, DWG вид сверху

DWG (3,8 MB)

Katherm QK 190, DWG в разрезе

DWG (392 kB)

Katherm QK 190, DWG Вид спереди

DWG (361 kB)

Схемы подключений

Katherm QK, с регулированием посредством KaControl MC

PDF (1,2 MB)
