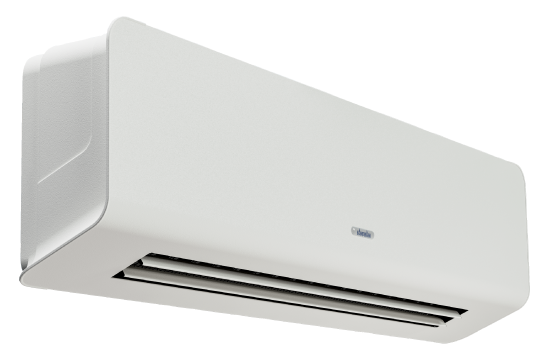

Фанкойлы

KaCool W

Номер изделия: 324001212000C1

Быстрая и легкая настройка значений с помощью выпадающих списков в соответствии с Вашими требованиями.

цена согласну прайслисту

1.449,00 €

плюс НДС

Обзор

Простой демонтаж
Регенерация воздушного фильтра грубой очистки ISO простым пылесосом

В фанкойле KaCool W установлен особенно энергоэффективный EC-двигатель, который благодаря своей плавной регулировке позволяет точно подобрать требуемую мощность. Кроме того, он отличается низким уровнем шума.

Мощный медно-алюминиевый теплообменник
С высокой тепло- и холодопроизводительностью
Оптимизированная аэродинамика

Воздухонаправляющие ламели, с ручной регулировкой, в исполнении с инфракрасным пультом дистанционного управления — с двигателем
Согласованное распределение воздуха и меньше сквозняков в помещении

Доступны различные комплекты клапанов: 2-ходовые, 3-ходовые и независимые от перепада давления клапаны в сочетании с соответствующими трубными соединениями и сервоприводами

Доступен в качестве опции для безопасного отвода конденсата

Расчет тепло- и холодопроизводительности

Звуковая мощность октавного спектра

Звуковая мощность определяется в зависимости от применения согласно DIN EN ISO 3741 (в реверберационной камере), согласно DIN EN ISO 3744 (в половине помещения без отражения звука) или DIN EN ISO 9614 (метод интенсивности).

Oktave Spektrum

Принадлежности

Принадлежности для регулирования KaControl

KaController

c однокнопочным управлением, 24 В, комнатный блок управления для настенного монтажа, со встроенным датчиком температуры воздуха в помещении, степень защиты IP 30, Диапазон настройки температуры 8 - 35 °C, Цвет аналогичен RAL 9010, белый, из Прочный ПВХ, Тип 3210001

Подходит для: все приборы с управлением KaControl -C1

Номер изделия: 196003210001

цена согласну прайслисту

222,00 €

плюс НДС

Подробности

KaController

c однокнопочным управлением, 24 В, комнатный блок управления для настенного монтажа, со встроенным датчиком температуры воздуха в помещении, степень защиты IP 30, Диапазон настройки температуры 8 - 35 °C, Цвет Аналогично RAL 9017, транспортный черный, из Прочный ПВХ, Тип 3210006

Подходит для: все приборы с управлением KaControl -C1

Номер изделия: 196003210006

цена согласну прайслисту

222,00 €

плюс НДС

Подробности

KaController

с боковыми функциональными кнопками, 24 В, комнатный блок управления для настенного монтажа, со встроенным датчиком температуры воздуха в помещении, степень защиты IP 30, Диапазон настройки температуры 8 - 35 °C, Цвет аналогичен RAL 9010, белый, из Прочный ПВХ, Тип 3210002

Подходит для: все приборы с управлением KaControl -C1

Номер изделия: 196003210002

цена согласну прайслисту

222,00 €

плюс НДС

Подробности

датчика температуры воздуха в помещении

настенный монтаж, открытый монтаж, степень защиты IP 30, Цвет аналогичен RAL 9010, белый, из пластик, Тип 3250110
Подходит ли место установки KaController для измерения температуры? - Если место не подходит, например, за шторами, тогда для каждой группы необходимо выбрать по одному датчику температуры KaControl! Также как альтернатива датчику температуры в системе климат-контроля!

Подходит для: все приборы с управлением KaControl -C1 и регулятором климата № арт. 19600014894*

Номер изделия: 196003250110

цена согласну прайслисту

58,00 €

плюс НДС

Подробности

Накладной датчик

для определения средней температуры, степень защиты IP 67, Диапазон настройки температуры -20 - 70 °C, Цвет черный, Тип 3250115
Существует опасность замерзания, например, из-за холодного воздуха - Если да, то необходимо выбрать для каждого прибора накладной датчик с KaControl !
функция переключения обогрева/охлаждения только в сочетании с 3-ходовым клапаном!

Подходит для: все приборы с управлением KaControl -C1 и регулятором климата № арт. 19600014894*

Номер изделия: 196003250115

цена согласну прайслисту

56,00 €

плюс НДС

Подробности

KaControl Tableau SEL4.0

с сенсорным терминалом, для контроля и управления максимум 60 приборами вторичного воздуха Kampmann (максимум 25 групп, максимум шесть приборов в каждой группе), 230 В переменный ток, 30 Вт, настенный монтаж, степень защиты IP 54, Цвет RAL 7035 серый, Тип 3232223

Подходит для: все приборы с вариантом управления с помощью KaControl -C1 в комбинации с картой Modbus тип 3260101

Номер изделия: 196003232223

цена согласну прайслисту

2.463,00 €

плюс НДС

Подробности

Последовательная карта KNX

для включения в сеть KNX/EIB, интерфейс PCOS00KXN0, Тип 3260702
Плату связи следует вставить в свободный интерфейс на плате управления.

Подходит для: все приборы с управлением KaControl -C1

Номер изделия: 196003260702

цена согласну прайслисту

362,00 €

плюс НДС

Подробности

Серийная CANbus-карта

для увеличения количества приборов с 7 до 30 шт. при одноконтурном управлении, необходима одна карта для каждого прибора, Увеличение длины кабеля от первого до последнего прибора от 30 м до 500 м, Может использоваться только с устройством управления KaControl-C1!, Тип 3260301

Подходит для: все приборы с управлением KaControl -C1

Номер изделия: 196003260301

цена согласну прайслисту

125,00 €

плюс НДС

Подробности

Последовательная карта Modbus

Тип 3260101
Требуется для каждого прибора для подключения к панели KaControl или сетям Modbus заказчика.
Плату связи следует вставить в свободный интерфейс на плате управления.

Подходит для: все приборы с управлением KaControl -C1

Номер изделия: 196003260101

цена согласну прайслисту

117,00 €

плюс НДС

Подробности

Визуализация KaControl

для центрального контроля и регулирования блоков кондиционирования воздуха, Тип 3210701
Система визуализации KaControl используется для мониторинга и управления отдельными зонами регулирования и устройствами вторичного воздуха 4-канальной системы обогрева/охлаждения, 2-канальной системы обогрева или 2-канальной системы охлаждения.
Центральный интерфейс для мониторинга изделий Kampmann позволяет осуществлять оптимальный технический мониторинг.

Подходит для: все приборы с вариантом управления с помощью KaControl -C1 в комбинации с картой Modbus тип 3260101, 100 приборов

Номер изделия: 196003210701

цена согласну прайслисту

7.896,00 €

плюс НДС

Подробности

Визуализация KaControl

для центрального контроля и регулирования блоков кондиционирования воздуха, Тип 3210702
Система визуализации KaControl используется для мониторинга и управления отдельными зонами регулирования и устройствами вторичного воздуха 4-канальной системы обогрева/охлаждения, 2-канальной системы обогрева или 2-канальной системы охлаждения.
Центральный интерфейс для мониторинга изделий Kampmann позволяет осуществлять оптимальный технический мониторинг.

Подходит для: все приборы с вариантом управления с помощью KaControl -C1 в комбинации с картой Modbus тип 3260101, 300 приборов

Номер изделия: 196003210702

цена согласну прайслисту

8.852,00 €

плюс НДС

Подробности

Комплект клапанов

Комплект балансировочно-регулирующих клапанов

2-трубная система, 24 В, 2-точечный сервопривод, 50 Гц, подключение 1/2'', Макс. рабочее давление 16 бар, поставляется отдельно
Комплект клапанов для кассетных устройств Kampmann KaCool W для установки силами заказчика.

Подходит для: Типоразмер 1 - 4, мин. расход 65 л/ч, макс. расход 650 л/ч, DN 15

Номер изделия: 324002012132

цена согласну прайслисту

535,00 €

плюс НДС

Подробности

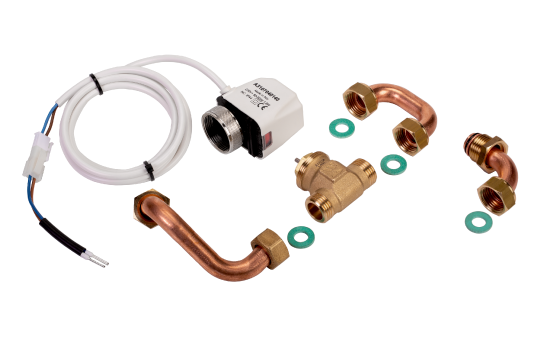

Комплект 2-ходовых клапанов

2-трубная система, 1 шт. 24 В, 2-точечный сервопривод, 50 Гц, подключение 1/2'', Коэффициент пропускной способности KVS 1,7 м3/ч, Макс. рабочее давление 16 бар, поставляется отдельно
Комплект клапанов для кассетных устройств Kampmann KaCool W для установки силами заказчика.

Подходит для: Типоразмер 1 - 4, DN 15

Номер изделия: 324002012112

цена согласну прайслисту

207,00 €

плюс НДС

Подробности

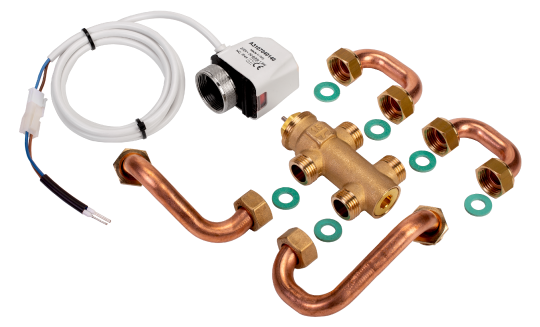

Комплект 3-ходовых клапанов

Номер изделия: 324002012122

цена согласну прайслисту

225,00 €

плюс НДС

Подробности

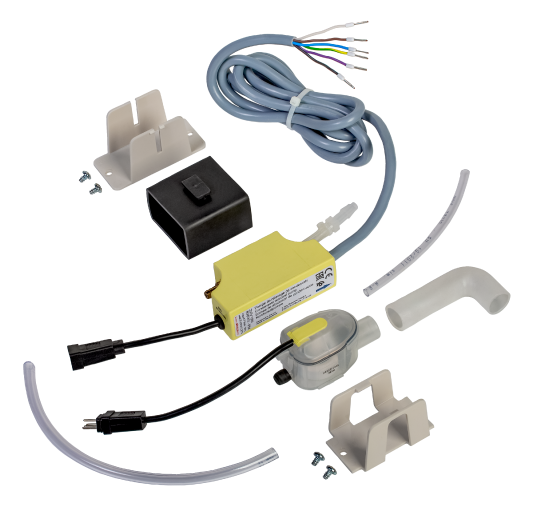

Конденсатный насос

в качестве альтернативы для свободного стока, 230 В 50 Гц, 19 Вт, поставляется отдельно

Подходит для: KaCool W Фанкойлы

Номер изделия: 324002000410

цена согласну прайслисту

422,00 €

плюс НДС

Подробности

Другие цветовые оттенки

Доплата за цвет RAL по выбору

Цена за устройство.

Подходит для: Типоразмер 1 - 2, KaCool W Фанкойлы

Номер изделия: 324002000101

цена согласну прайслисту

674,00 €

плюс НДС

Подробности

Скачать

Инструкция по монтажу и эксплуатации

KaControl MC - Multi Connect

PDF (1,3 MB)

KaCool W, краткое руководство

PDF (1,1 MB)

Чертежи CAD

Fan Coil KaCool W, Baugroesse 1 - 4, PDF

PDF (382 kB)

Fan Coil KaCool W, Bohrschablone BG 1 - 2, PDF

PDF (217 kB)

Fan Coil KaCool W, Bohrschablone BG 3 - 4, PDF

PDF (221 kB)

Fan Coil KaCool W, Baugroesse 1 - 4, DWG

DWG (551 kB)

Fan Coil KaCool W, Bohrschablone BG 1 - 2, DWG

DWG (348 kB)

Fan Coil KaCool W, Bohrschablone BG 3 - 4, DWG

DWG (350 kB)

Данные, используемые в BIM (Building Information Modeling)

BIM-данные Kampmann Group

Схемы подключений

Verlegepläne KaCool W KaControl

PDF (690 kB)
