Tепловентиляторы

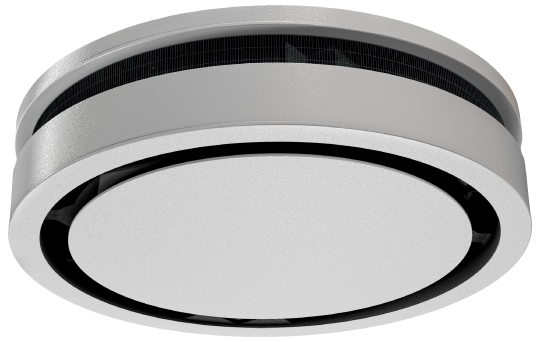

Ultra Allround

Номер изделия: 35400117425800

Быстрая и легкая настройка значений с помощью выпадающих списков в соответствии с Вашими требованиями.

цена согласну прайслисту

6.586,00 €

плюс НДС

Обзор

Органичная форма для оптимального отвода воздуха
Легкие конструкционные материалы для простого монтажа

Ultra Allround предлагается с двумя вариантами кожуха, цвет порошкового покрытия на выбор:

Полная металлическая облицовка визуально подчеркивает климатическую технику
Частичная облицовка, интеграция в современные черные потолочные системы для лаконичного современного вида в индустриальном стиле

Обогрев: низкотемпературная версия для работы с очень низкой температурой подачи
Охлаждение: максимально возможная холодопроизводительность благодаря круглому теплообменнику с большой площадью поверхности

Долговечный малошумный центробежный EC-вентилятор

Плавная активация для оптимального управления объемом воздуха
Простое техническое обслуживание через нижнюю сторону устройства
Степень защиты двигателя: IP54

Доступ без инструментов для технического обслуживания, например конденсатной ванны и вентилятора
Напольная крышка с защитой от падения

Конденсатная ванна из пластика
Устойчивость к воздействию дезинфекционных средств
Возможность очистки с верхней стороны устройства (доступ без инструментов)
Возможность извлечения конденсатной ванны с нижней стороны устройства

Компактная конструкция без отдельного поплавка предотвращает возможные утечки в местах соединений
Насос с максимально плавным ходом, уровень звукового давления ниже 20 дБ(А)
Определение уровня конденсата посредством емкостного датчика
Напор до 20 м
Аварийный контакт в случае неисправности или при слишком высоком уровне воды в конденсатной ванне
Доступ с верхней стороны устройства (без инструментов)

Как посредством электромеханического метода, так и через KaControl MC (KNX, Modbus, BACnet): с точки зрения технологии управления Ultra Allround можно интегрировать в любую систему автоматизации здания.

Расчет тепло- и холодопроизводительности

Звуковая мощность октавного спектра

Звуковая мощность определяется в зависимости от применения согласно DIN EN ISO 3741 (в реверберационной камере), DIN EN ISO 3744 (в полупространстве с низким уровнем отражения) или DIN EN ISO 9614 (методом интенсивности).

Уровень звукового давления рассчитан на предполагаемое пространственное затухание 16 дБ. Это соответствует расстоянию 5 м, объему помещения 3000 м³ и времени реверберации 2,0 с (согласно VDI 2081).

Oktave Spektrum

Данные EPD

Данные LCA по номеру изделия основаны на проверенном EPD в соответствии с EN 15804, который доступен для загрузки на сайте The International EPD System. Отдельное подразделение модулей жизненного цикла доступно онлайн через кнопку "Технический паспорт EPD". Воздействие на окружающую среду модуля B относится к 1 году использования. A: Продукт и стадия строительного процесса - B: Стадия использования - C: Стадия окончания жизни - D: Выгоды и нагрузки за границами системы

	A	B	C	D
ПГП — всего kg CO2 eq	3,29E+02	1,88E+02	1,74E+01	-9,68E+01
GWP - Fossil kg CO2 eq	3,28E+02	1,87E+02	1,69E+01	-9,64E+01
ПГП — биогенный kg CO2 eq	3,63E-01	1,04E+00	4,63E-01	-7,09E-02
GWP - Luluc kg CO2 eq	6,56E-01	4,07E-01	2,37E-04	-3,40E-01
ODP kg CFC-11 eq	5,41E-06	2,06E-06	1,62E-08	-8,81E-07
AP mol H+ eq	2,02E+00	4,64E-01	4,17E-03	-4,31E-01
EP - пресная вода kg P eq	1,78E-02	2,68E-02	8,57E-06	-4,62E-03
EP - соленая вода kg P eq	2,80E-01	8,25E-02	2,39E-03	-6,96E-02
EP - территория mol N eq	3,26E+00	9,65E-01	1,80E-02	-8,25E-01
POCP kg NMVOC	1,33E+00	3,16E-01	6,32E-03	-3,00E-01
ADPE kg Sb eq	1,88E-02	1,87E-03	1,81E-06	-1,20E-03
ADPF MJ	4,77E+03	2,96E+03	1,13E+01	-1,12E+03
WDP m³ depriv.	-1,30E+01	1,06E+01	1,82E-01	-7,20E+00
GWP-GHG kg CO2 eq	3,30E+02	1,88E+02	1,74E+01	-9,70E+01
PM disease inc.	1,78E-05	2,02E-06	7,35E-08	-6,17E-06
IR kBq U-235 eq	2,80E+02	1,09E+01	6,28E-03	-1,68E+00
ETP - FW CTUe	8,02E+03	7,95E+02	6,14E+01	-6,31E+03
HTP - C CTUh	2,22E-05	4,08E-07	5,29E-09	-2,36E-05
HTP - NC CTUh	1,15E-05	1,87E-06	2,73E-08	-1,58E-06
SQP -	3,67E+03	5,17E+02	1,48E+01	-1,88E+02
PERE MJ	8,16E+02	7,00E+02	2,64E-01	-1,07E+02
PERM MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
PERT MJ	8,16E+02	7,00E+02	2,64E-01	-1,07E+02
PENRE MJ	4,77E+03	2,96E+03	1,13E+01	-1,12E+03
PENRM MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
PENRT MJ	4,77E+03	2,96E+03	1,13E+01	-1,12E+03
SM kg	1,08E+01	0,00E+00	0,00E+00	0,00E+00
RSF MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
NRSF MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
FW m³	-1,17E+01	1,05E+01	1,91E-01	-7,33E+00
HWD kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
NHWD kg	5,67E+00	0,00E+00	0,00E+00	0,00E+00
RWD kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
CRU kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
MFR kg	1,13E+01	0,00E+00	4,60E+01	0,00E+00
MER kg	1,43E+01	0,00E+00	5,75E+00	0,00E+00
EE (Electrical) MJ	0,00E+00	0,00E+00	0,00E+00	4,03E+00
EE (Thermal) MJ	0,00E+00	0,00E+00	0,00E+00	1,08E+02

Tехнический паспорт EPD

Принадлежности

Дополнительные принадлежности для электромеханического регулирования 230 В

Комнатный термостат

обогрев/охлаждение, 2-/4-трубный, 3-ступенчатый Только клапаны/комплекты клапанов с сервоприводом, c переключателем ВЫКЛ./Ручн./Автоматика вентилятора, 230 В, переменный ток, откр./закр., открытый монтаж, Класс защиты II, степень защиты IP 30, Диапазон настройки температуры 5 - 30 °C, Цвет аналогичен RAL 9010, белый, Тип 30155
Опциональное подключение, датчик температуры, арт. № 196000148921
опциональное подключение, накладной датчик, арт. № 196000148922.

Подходит для: Приборы EC с электромеханическим регулированием, 5 Katherm HK Встраиваемые в пол конвекторы, 5 TOP, Ultra или Ultra Allround Tепловентиляторы, 5 Venkon или PowerKon LT Фанкойлы, 5 KaCool D AF, KaCool W или KaDeck Фанкойлы

Номер изделия: 196000030155

цена согласну прайслисту

273,00 €

плюс НДС

Подробности

Программируемый термостат

обогрев/охлаждение, 2-/4-трубный, постоянное управлением числом оборотов, с ЖК-меню управления и встроенной программой таймера, 230 В, переменный ток, 1 Вт, cкрытый монтаж, Класс защиты II, степень защиты IP 30, Цвет аналогичен RAL 9010, белый, Тип 30256
Опциональное подключение, датчик температуры, арт. № 196000148921
опциональное подключение, накладной датчик, арт. № 196000148922.

Подходит для: Приборы EC с электромеханическим регулированием, 5 TOP, Ultra или Ultra Allround Tепловентиляторы, 5 Venkon Фанкойлы, 5 KaCool D AF, KaCool W или KaDeck Фанкойлы

Номер изделия: 196000030256

цена согласну прайслисту

433,00 €

плюс НДС

Подробности

Регулятор частоты вращения

Плавная работа вентилятора 0–100 % с предварительной настройкой, включение/выключение через термостат помещения, настенный монтаж, степень защиты IP 54, скрытый монтаж , степень защиты IP 44, 230 В, переменный ток, 0–100 %, открытый монтаж, степень защиты IP 54, Цвет аналогичен RAL 9010, белый, из пластик, Тип 30510

Подходит для: Приборы EC с электромеханическим регулированием, 2 ProtecTor Воздушно-тепловые завесы, 5 UniLine или Tandem Воздушно-тепловые завесы, 10 TOP или Ultra Tепловентиляторы, 10 Venkon Фанкойлы, 2 KaCool D AF или KaCool W AC Фанкойлы

Номер изделия: 196000030510

цена согласну прайслисту

226,00 €

плюс НДС

Подробности

Электронный регулятор числа оборотов

Микропроцессорное управление со встроенным цифровым таймером, с дневной, ночной и недельной программой, бесступенчатая работа вентилятора 0–100 %, по выбору ручной или автоматический режим, 0–10 В пост. тока, рециркуляция воздуха, 230 В, переменный ток, Класс защиты I, степень защиты IP 40, с датчиком IP 66, Тип 30515

Подходит для: Приборы EC с электромеханическим регулированием, 10 TIP, TOP или Ultra Tепловентиляторы, 10 Venkon Фанкойлы, 5 KaCool D AF или KaCool W Фанкойлы

Номер изделия: 196000030515

цена согласну прайслисту

660,00 €

плюс НДС

Подробности

Система климат-контроля

обогрев/охлаждение, 2-/4-трубный, без шины Modbus, только с клапанами/комплектами клапанов откр./закр., постоянное управлением числом оборотов, с ЖК-меню управления и встроенной программой таймера, 230 В, переменный ток, откр./закр., открытый монтаж, степень защиты IP 30, Диапазон настройки температуры 0 - 50 °C, Цвет аналогичен RAL 9010, белый, Тип 148941

Подходит для: Приборы EC с электромеханическим регулированием, 4 Katherm HK Встраиваемые в пол конвекторы, 4 KaCool D AF, KaCool W, Venkon или KaDeck Фанкойлы, 4 Ultra Allround Tепловентиляторы

Номер изделия: 196000148941

цена согласну прайслисту

451,00 €

плюс НДС

Подробности

Система климат-контроля

обогрев/охлаждение, 2-/4-трубный, без шины Modbus, только с клапанами/комплектами клапанов откр./закр., постоянное управлением числом оборотов, с ЖК-меню управления и встроенной программой таймера, 230 В, переменный ток, откр./закр., открытый монтаж, степень защиты IP 30, Диапазон настройки температуры 0 - 50 °C, Цвет цвет RAL 9004, черный, Тип 148942

Подходит для: Приборы EC с электромеханическим регулированием, 4 Katherm HK Встраиваемые в пол конвекторы, 4 KaCool D AF, KaCool W, Venkon или KaDeck Фанкойлы, 4 Ultra Allround Tепловентиляторы

Номер изделия: 196000148942

цена согласну прайслисту

451,00 €

плюс НДС

Подробности

Приводы клапанов, прилагается

Сервопривод клапана

привод T, 24 В переменный/постоянный ток, по 2 точкам, закрыто в обесточенном состоянии, 1,5 м соединительный кабель AEH, PVC, VA10N, 1 Вт, Класс защиты III, степень защиты IP 54 Длина кабеля 0,12 м, поставляется отдельно, из Полиамид

Подходит для: все устройства с вариантом электромеханического управления, KaControl C1 в комбинации с независимым от перепада давления клапаном и 2-ходовым клапаном (Ultra)

Номер изделия: 196TS8P040500AB

цена согласну прайслисту

68,00 €

плюс НДС

Подробности

Клапаны

Комплект 2-ходовых клапанов

в виде нижней части клапана в проходном исполнении, подключение 1'', Коэффициент пропускной способности KVS 3,3 м3/ч, Тип 31911

Подходит для: Все тепловентиляторы

Номер изделия: 153000031911

цена согласну прайслисту

101,00 €

плюс НДС

Подробности

Регулирующий запорный клапан

для автоматического регулирования пропускной способности и температуры, подключение 1'', Коэффициент пропускной способности KVS 3,1 м3/ч, Тип 31950

Подходит для: Типоразмер 4 - 5, TOP или Ultra Tепловентиляторы, мин. расход 250 л/ч, макс. расход 1800 л/ч, DN 20

Номер изделия: 153000031950

цена согласну прайслисту

195,00 €

плюс НДС

Подробности

Регулирующий запорный клапан

для автоматического регулирования пропускной способности и температуры, подключение 1'', Коэффициент пропускной способности KVS 4,1 м3/ч, Тип 31951

Подходит для: Типоразмер 4 - 6, TOP или Ultra Tепловентиляторы, мин. расход 400 л/ч, макс. расход 2500 л/ч, DN 25

Номер изделия: 153000031951

цена согласну прайслисту

302,00 €

плюс НДС

Подробности

Фильтр

Насадка для фильтра, рециркуляционный воздух

Для непосредственного монтажа на стороне впуска для устройств циркуляционного воздуха, Фильтр ISO Coarse 45 % (G3)

Подходит для: Типоразмер 1 - 2

Номер изделия: 354000070003

цена согласну прайслисту

108,00 €

плюс НДС

Подробности

Навесные детали из стали, оцинкованные

Патрубок для подсоединения первичного воздуха

круглая, для подключения Ultra Allround на стороне всасывания на трубе круглого сечения для первичного воздуха, Оцинковано по методу Сендзимира

Подходит для: Типоразмер 1 - 2

Номер изделия: 354000070004

цена согласну прайслисту

164,00 €

плюс НДС

Подробности

Другие цветовые оттенки

наценка за стандартный цвет RAL

Цена за устройство.

Подходит для: Ultra Allround Tепловентиляторы, со сплошной облицовкой

Номер изделия: 354007010012

цена согласну прайслисту

65,00 €

плюс НДС

Подробности

Доплата за цвет RAL по выбору

минимальное количество = пять устройств на каждый заказ и цвет, Если количество необходимых устройств меньше минимального, необходимы отдельный запрос и расчет стоимости.
Цена за устройство.

Подходит для: Ultra Allround Tепловентиляторы, со сплошной облицовкой

Номер изделия: 354007010022

цена согласну прайслисту

230,00 €

плюс НДС

Подробности

Доплата за изменение цвета

порошкового покрытия на предложенный вариант цвета., Дополнительная цена включает в себя очистку порошкового покрытия и смену на желаемый цвет и оплачивается один раз за проект и заказ.

Подходит для: Ultra Allround Tепловентиляторы

Номер изделия: 354007010010

цена согласну прайслисту

432,00 €

плюс НДС

Подробности

Скачать

Инструкция по монтажу и эксплуатации

KaControl MC — краткое руководство по управлению климат-контролем Multi Connect

PDF (2,3 MB)

тепловентилятор Ultra Allround

PDF (9,6 MB)

Тепловентиляторы Ultra Allround: краткое руководство

PDF (6,2 MB)

Чертежи CAD

Ultra Allround Lufterhitzer, Heizen oder Kuehlen [mm]

PDF (701 kB)

Ultra Allround Lufterhitzer, Heizen oder Kuehlen [Inch]

PDF (700 kB)

Ultra Allround Lufterhitzer, Heizen oder Kuehlen [Inch]

DWG (2,4 MB)

Ultra Allround Lufterhitzer, Heizen oder Kuehlen [mm]

DWG (2,4 MB)

Декларации соответствия/ документы/ сертификаты

цифровая база данных EPD для Ultra Allround BG 2, частичная облицовка

EPD Ultra Allround size 2 partially cased

PDF (937 kB)

Данные, используемые в BIM (Building Information Modeling)

BIM-данные Kampmann Group

Схемы подключений

Verlegepläne Ultra Allround elektromechanisch

PDF (890 kB)
